Bạn đang tìm hiểu ký hiệu PN trong ống nước, van, mặt bích là gì và vì sao nó lại quan trọng trong hệ thống đường ống? Bạn muốn biết ý nghĩa của các cấp PN10, PN16, PN25, PN40 và cách lựa chọn phù hợp với áp suất làm việc thực tế? Ngay sau đây, Sắt Thép Lộc Thiên sẽ giúp bạn hiểu rõ PN từ khái niệm, nguyên lý cho đến cách áp dụng thực tế để chọn đúng loại ống và phụ kiện an toàn, đồng bộ và hiệu quả nhất cho công trình của bạn.
PN là gì?
PN là viết tắt của Nominal Pressure, nghĩa là “áp suất danh nghĩa” trong tiếng Anh. Đây là một ký hiệu quốc tế chỉ áp suất tối đa mà một thiết bị (như ống nước, van, mặt bích) có thể chịu được liên tục trong điều kiện tiêu chuẩn (thường ở nhiệt độ 20 độ C) mà không bị hư hỏng.
Ký hiệu gồm “PN” kèm một con số (ví dụ PN10, PN16, PN25, PN40,…) biểu thị cấp áp suất danh nghĩa tính theo bar ở điều kiện tham chiếu và không phải là giới hạn áp suất cố định cho mọi nhiệt độ, vật liệu hay môi chất. Áp suất làm việc cho phép phụ thuộc vật liệu, nhiệt độ vận hành, chiều dày và tiêu chuẩn áp dụng.
Đặc điểm chính của PN:
- Chỉ số tiêu chuẩn: PN là áp suất danh nghĩa dùng để thống nhất giữa các nhà sản xuất. Ví dụ, mặt bích PN16 sẽ phối ghép với thiết bị/gioăng/bu lông thiết kế cho PN16 theo cùng tiêu chuẩn.
- Quan hệ với bar: Ở 20 °C, có thể hiểu nhanh PNx ≈ x bar (danh nghĩa), giúp nhận biết sơ bộ khả năng chịu áp tham chiếu. Đây không phải áp suất cho phép cố định cho mọi điều kiện.

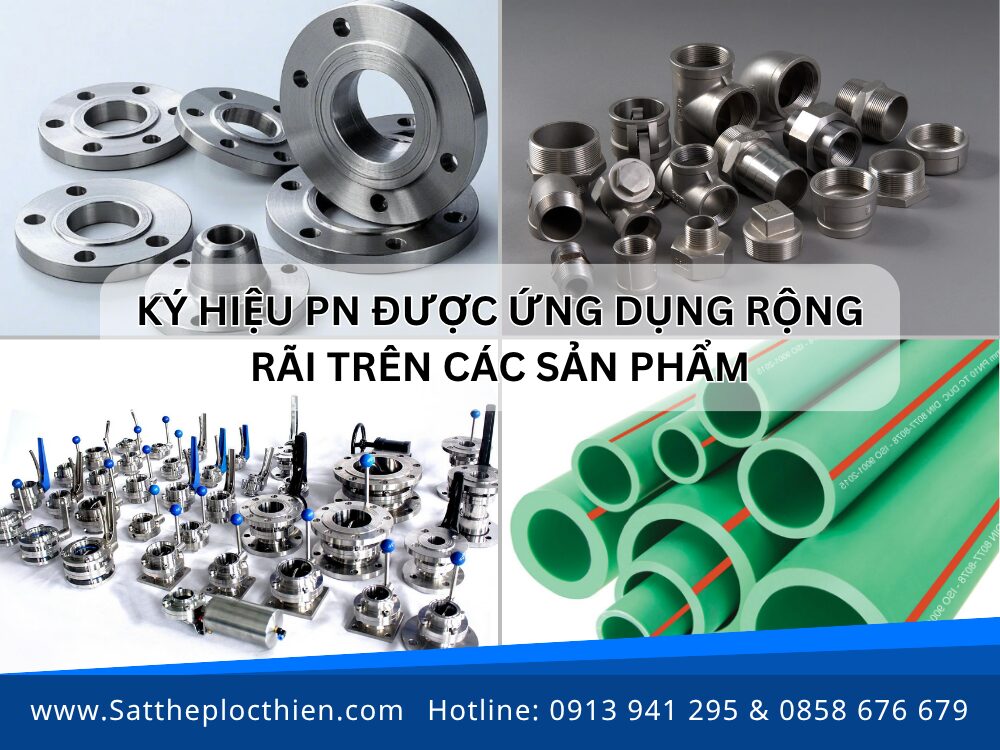

- Phân loại & tương thích: PN giúp chuẩn hóa lựa chọn và lắp khớp giữa ống, van, co, tê, mặt bích… bảo đảm an toàn cho các hệ nước, khí, hơi, dầu…
- Theo tiêu chuẩn quốc tế: Các cấp PN phổ biến tuân theo ISO/EN (ví dụ ISO 7268 cho định nghĩa PN, EN 1092 cho mặt bích), thuận tiện cho thiết kế, sản xuất và thay thế.
- Khác với áp suất làm việc thực tế: PN không tự bằng áp suất vận hành trong mọi điều kiện. Khả năng làm việc thực tế còn phụ thuộc vật liệu, nhiệt độ vận hành, chiều dày, tiêu chuẩn áp dụng; khi nhiệt độ tăng, áp suất cho phép giảm theo bảng suy giảm của tiêu chuẩn/nhà sản xuất.
- Thử áp (tuỳ tiêu chuẩn): Thường gặp thử bền ≈ 1,5xPN và thử kín ≈ 1,1xPN; giá trị cụ thể phải theo đúng tiêu chuẩn áp dụng và hướng dẫn của nhà sản xuất.
Ý nghĩa của PN10, PN16, PN25, PN40 trong ống nước là gì?
PN10, PN16, PN25, PN40 là các ký hiệu áp suất danh nghĩa (Pressure Nominal) dùng để xếp hạng khả năng chịu áp của ống thép, van, mặt bích và phụ kiện trong hệ thống nước. Mỗi cấp tương ứng gần đúng với áp suất theo bar:
- PN10: Áp suất danh nghĩa 10 bar
- PN16: Áp suất danh nghĩa 16 bar
- PN25: Áp suất danh nghĩa 25 bar
- PN40: Áp suất danh nghĩa 40 bar
Tác dụng chính của các ký hiệu áp suất danh nghĩa
- Chọn đúng cấp áp làm việc: Giúp nhanh chóng xác định thiết bị phù hợp với yêu cầu vận hành.
- Đồng bộ vật tư: Hỗ trợ chọn vật liệu và kích thước ống/phụ kiện để lắp ghép ăn khớp trong cùng một hệ thống.
- Nâng cao an toàn: Duy trì sự nhất quán về áp lực, giảm rủi ro và tăng hiệu quả vận hành.
Tìm hiểu thêm: Các loại van công nghiệp phổ biến 2026

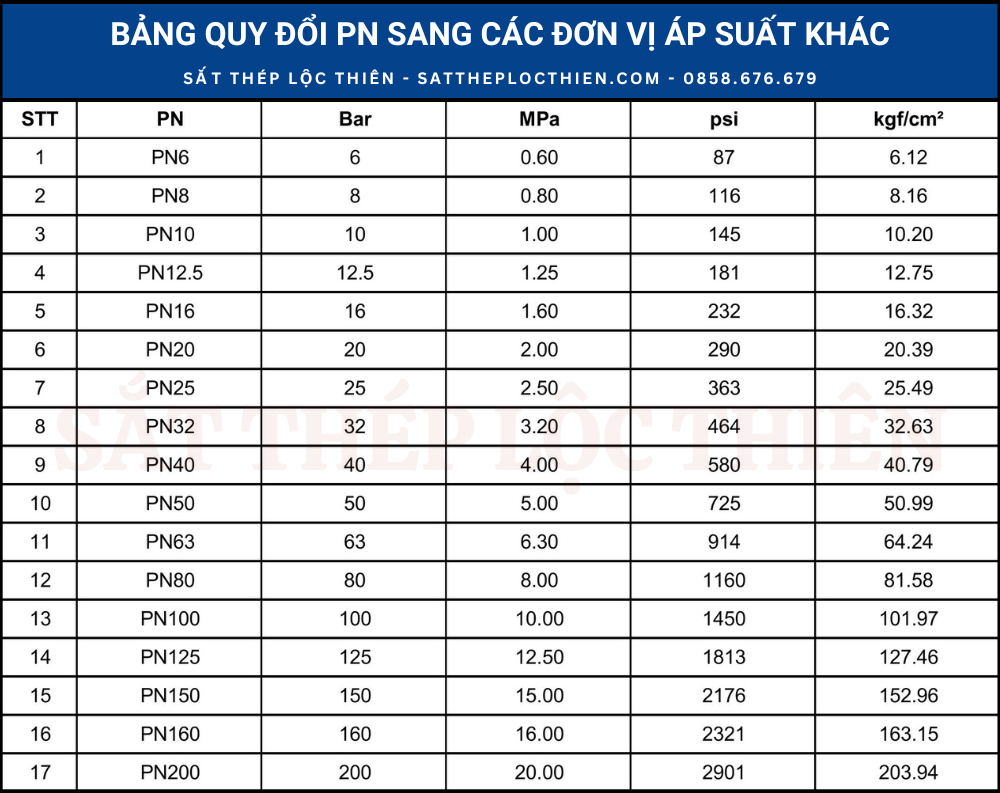

Bảng quy đổi PN sang các đơn vị áp suất khác
Qua bài viết này, bạn đã hiểu rõ hơn về ký hiệu PN và vai trò quan trọng của nó trong việc lựa chọn ống, van, mặt bích và phụ kiện đường ống. Việc nắm vững ý nghĩa, cấp áp và tiêu chuẩn của PN10, PN16, PN25, PN40 sẽ giúp bạn chọn được sản phẩm phù hợp với áp suất làm việc, đảm bảo độ bền, an toàn và hiệu quả vận hành cho công trình. Nếu bạn cần tư vấn cụ thể hơn hoặc báo giá các loại ống và phụ kiện đạt chuẩn PN, hãy liên hệ ngay với Sắt Thép Lộc Thiên để được hỗ trợ nhanh chóng và chuyên nghiệp nhất!
