Nếu bạn đang tìm một loại van gọn nhẹ, dễ vận hành và chi phí hợp lý, thì van bướm là lựa chọn phù hợp. Với khả năng đóng/mở nhanh, ứng dụng linh hoạt trong nhiều hệ thống, dòng van này ngày càng được sử dụng phổ biến. Trong bài viết dưới đây, Sắt Thép Lộc Thiên sẽ giúp bạn hiểu rõ từ cấu tạo, nguyên lý đến cách lựa chọn van bướm phù hợp nhất với nhu cầu thực tế.
Van bướm là gì?
Van bướm (tên tiếng Anh là Butterfly Valve), còn gọi là van cánh bướm, là loại van công nghiệp có thiết kế gọn nhẹ, vận hành linh hoạt. Van sử dụng đĩa dạng cánh bướm xoay quanh trục 90° để đóng/mở nhanh hoặc điều tiết lưu lượng dòng chảy (chất lỏng, khí).
Nhờ những đặc điểm này, van bướm được sử dụng rộng rãi trong cả hệ thống công nghiệp và dân dụng, đặc biệt phù hợp với các đường ống kích thước lớn, yêu cầu đóng/mở nhanh, không gian lắp đặt hạn chế và tối ưu chi phí.

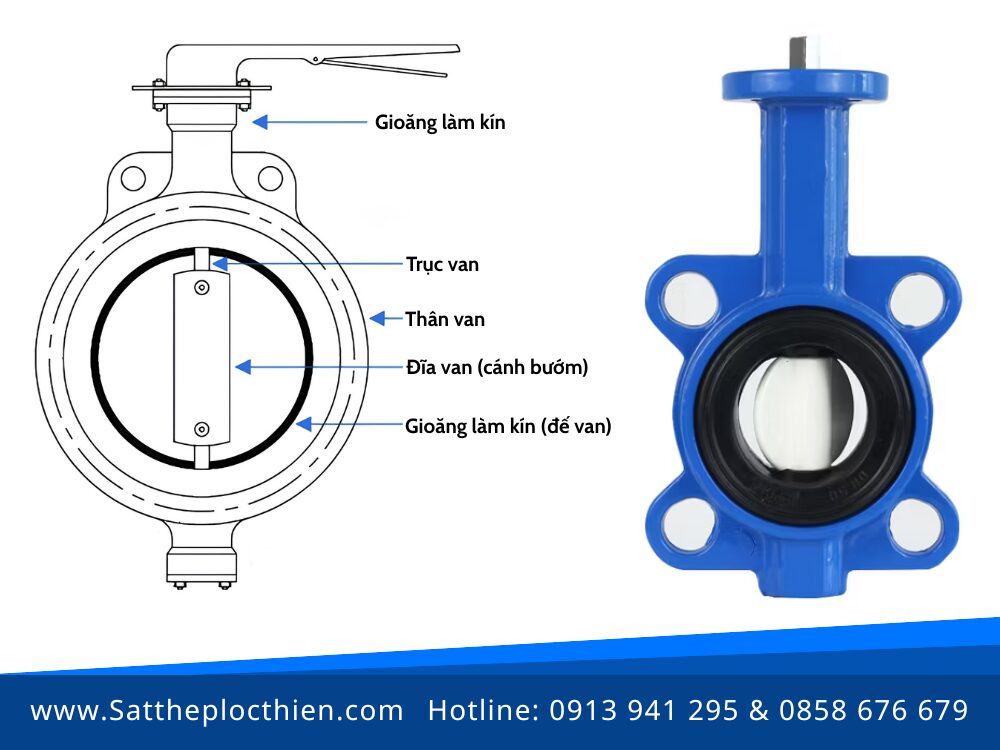

Cấu tạo của van bướm (Butterfly Valve)
Van bướm được cấu thành từ các bộ phận chính sau:
- Thân van: Có dạng hình tròn ngắn, thường được chế tạo từ gang, thép, inox hoặc nhựa. Trên thân có các lỗ bu-lông dùng để lắp đặt và cố định van giữa hai mặt bích của đường ống.
- Đĩa van (cánh bướm): Là bộ phận quan trọng nằm bên trong thân van, có dạng hình tròn. Đĩa quay quanh trục để thực hiện chức năng đóng/mở hoặc điều tiết dòng chảy của lưu chất.
- Trục van: Là thanh kim loại xuyên qua thân và gắn trực tiếp với đĩa van, có nhiệm vụ truyền mô-men xoắn từ bộ truyền động, giúp đĩa van quay chính xác.
- Gioăng làm kín: Được lắp xung quanh thân hoặc đĩa van, thường làm từ các vật liệu như PTFE, EPDM… nhằm đảm bảo độ kín, hạn chế rò rỉ lưu chất khi van đóng.
- Bộ truyền động: Bao gồm tay gạt, tay quay (hộp số), bộ điều khiển khí nén hoặc điện, dùng để vận hành trục van và kiểm soát quá trình đóng/mở.
Nguyên lý hoạt động của van bướm
Van bướm hoạt động dựa trên cơ chế xoay của đĩa van quanh trục, với các trạng thái chính như sau:
- Trạng thái đóng: Đĩa van (cánh bướm) nằm vuông góc với thân van và hướng dòng chảy, tạo thành một rào chắn kín, ngăn hoàn toàn lưu chất đi qua.
- Trạng thái mở: Khi đĩa van quay 90° (tương đương 1/4 vòng), nó sẽ nằm song song với dòng chảy, giúp lưu chất đi qua tối đa với tổn thất áp suất thấp.
- Chế độ điều tiết: Đĩa van có thể dừng ở nhiều góc khác nhau trong khoảng từ 0° đến 90° (như 30°, 45°, 60°…), cho phép kiểm soát và điều chỉnh lưu lượng theo nhu cầu sử dụng.
Phân loại van bướm
Van bướm có nhiều kiểu vận hành, vật liệu và kết nối khác nhau để phù hợp với từng hệ thống. Dưới đây, Sắt Thép Lộc Thiên sẽ phân loại theo các tiêu chí phổ biến, giúp bạn dễ dàng lựa chọn sản phẩm phù hợp.
Dựa theo phương thức vận hành
Van bướm tay gạt
Là dòng van bướm cơ, vận hành bằng tay gạt (cần gạt) để đóng/mở van. Thao tác nhanh, đơn giản, chỉ cần xoay 90° là có thể đóng hoặc mở hoàn toàn. Thường được sử dụng cho các đường ống kích thước nhỏ đến trung bình.

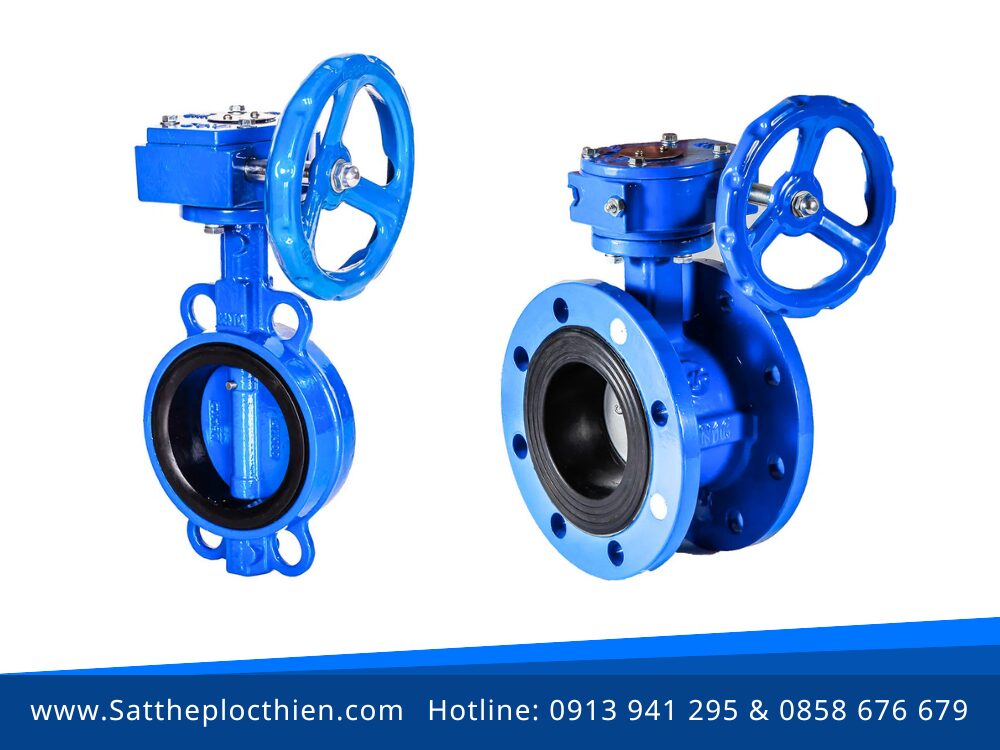

Van bướm tay quay
Là loại van vận hành thủ công thông qua hộp số và vô lăng, giúp giảm lực quay và tăng độ chính xác khi điều khiển. So với tay gạt, tốc độ đóng/mở chậm hơn nhưng nhẹ hơn, phù hợp với các đường ống kích thước lớn hoặc hệ thống có áp lực cao.

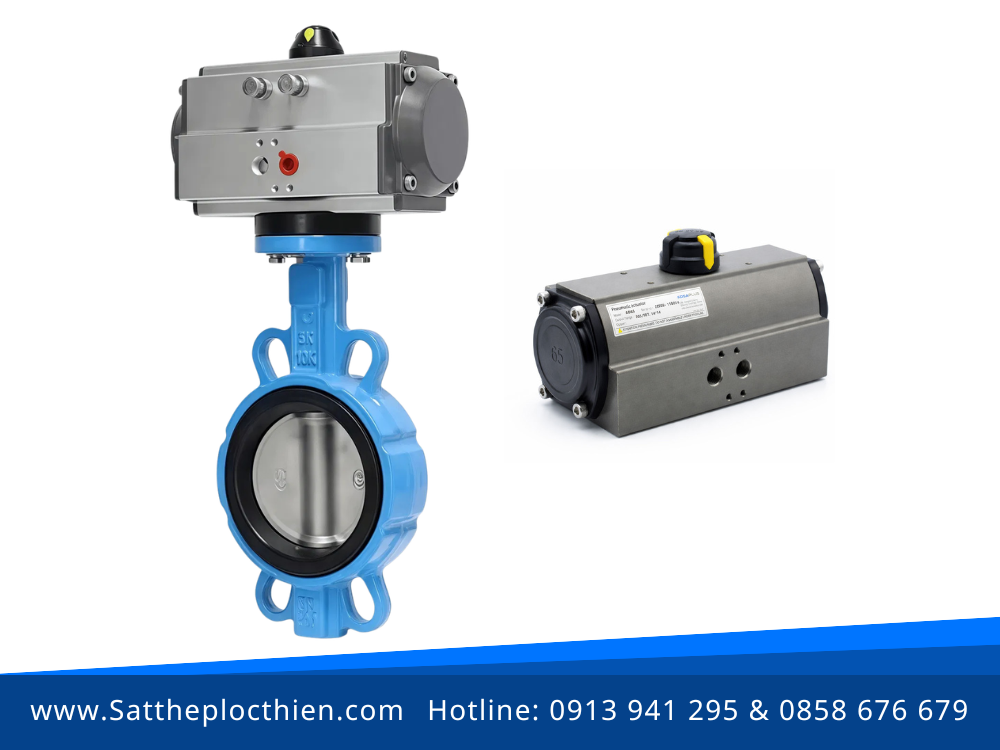

Van bướm điều khiển khí nén
Là dòng van tự động sử dụng bộ truyền động khí nén (actuator) để đóng/mở dựa trên áp lực khí. Ưu điểm là tốc độ vận hành nhanh, an toàn (không phát sinh tia lửa), phù hợp với môi trường dễ cháy nổ. Có thể điều khiển dạng ON/OFF hoặc tuyến tính để điều tiết lưu lượng.

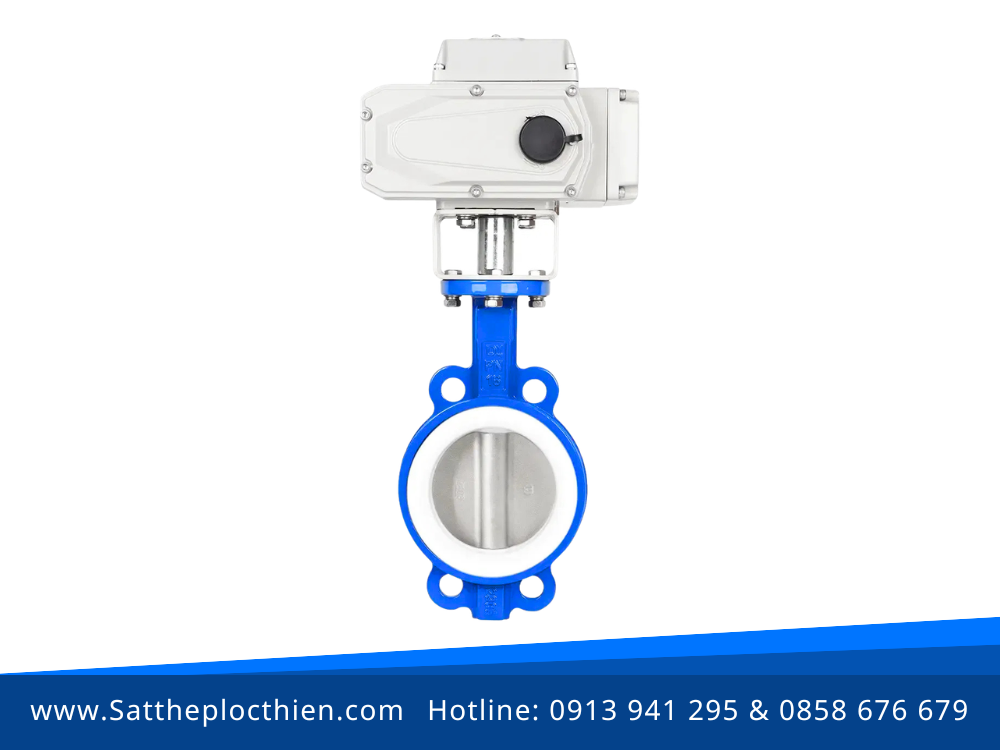

Van bướm điều khiển điện
Là loại van được trang bị bộ truyền động điện, sử dụng nguồn điện như 24V, 220V hoặc 380V để vận hành tự động. Dù thời gian đóng/mở chậm hơn khí nén, nhưng dễ lắp đặt, điều khiển từ xa qua tủ PLC và hỗ trợ điều tiết tuyến tính chính xác.
Dựa theo vật liệu

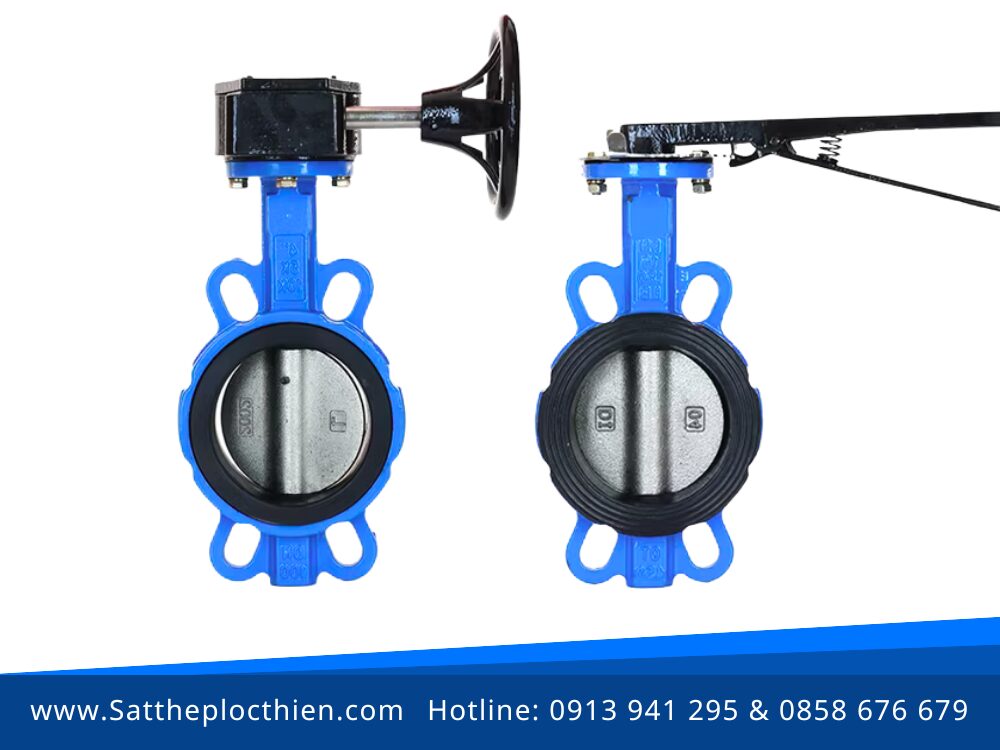

Van bướm gang
Là loại van có thân được đúc từ gang xám hoặc gang cầu, cánh van thường làm từ inox để tăng độ bền và khả năng chống ăn mòn. Ưu điểm là chịu áp lực tốt, giá thành hợp lý, được sử dụng rộng rãi trong các hệ thống cấp thoát nước, xử lý nước thải, PCCC và HVAC.
Van bướm inox
Là dòng van có toàn bộ thân, đĩa và trục được chế tạo từ thép không gỉ (Inox 201, 304, 316). Nhờ khả năng chống ăn mòn, chống oxy hóa và chịu nhiệt, chịu áp cao, loại van này phù hợp với môi trường hóa chất, thực phẩm, dược phẩm, dầu khí và các hệ thống yêu cầu tiêu chuẩn vệ sinh cao.
Van bướm nhựa
Là van bướm được sản xuất hoàn toàn từ các loại nhựa chuyên dụng như PVC, CPVC, PPR, PVDF,… với ưu điểm nhẹ, không bị gỉ sét và chống ăn mòn hóa học tốt (axit, kiềm). Thường được ứng dụng trong hệ thống xử lý nước thải, nhà máy hóa chất, hệ thống lọc nước, hồ bơi và các môi trường có tính ăn mòn cao.
Dựa theo kiểu kết nối

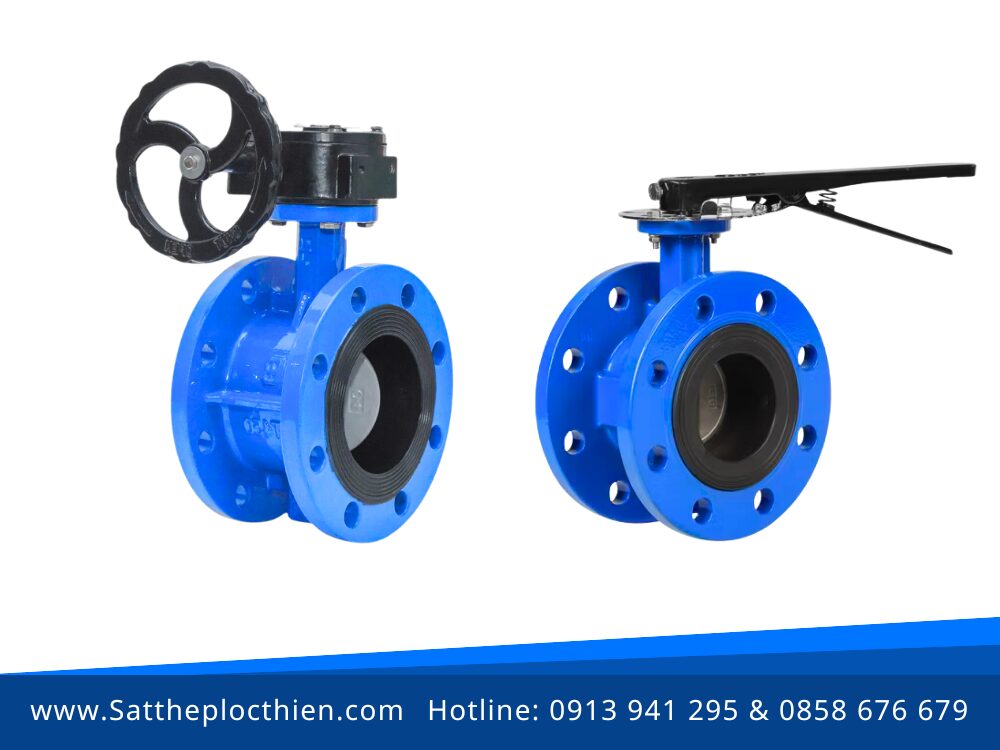

Van bướm mặt bích
Là loại van có thân được thiết kế tích hợp hai mặt bích ở hai đầu, tương ứng với mặt bích của đường ống. Van được cố định bằng bu-lông và đai ốc, tạo liên kết chắc chắn và kín khít. Đây là kiểu kết nối có độ ổn định cao nhất, thường dùng cho đường ống kích thước lớn, hệ thống yêu cầu độ tin cậy cao và chịu áp suất lớn.

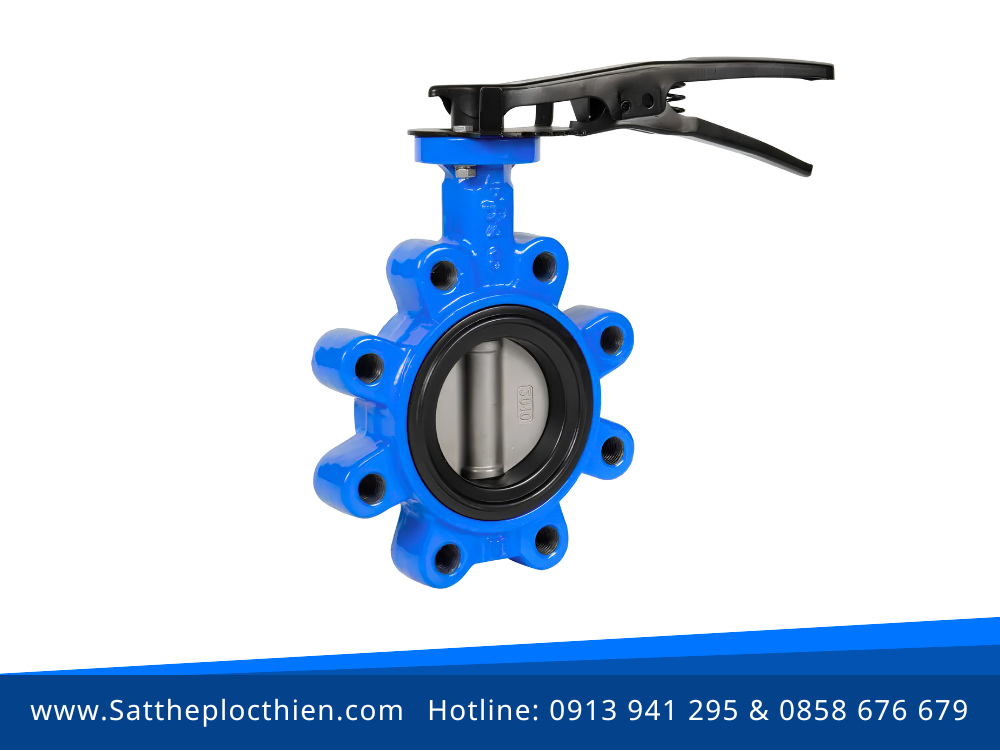

Van bướm Lug
Là dòng van có thân được đúc các tai ren (lugs) xung quanh. Bu-lông được siết trực tiếp từ mặt bích đường ống vào thân van mà không cần đai ốc phía đối diện. Ưu điểm là có thể lắp ở cuối đường ống và cho phép tháo rời một bên mà không ảnh hưởng đến phía còn lại, rất thuận tiện cho việc bảo trì, sửa chữa.

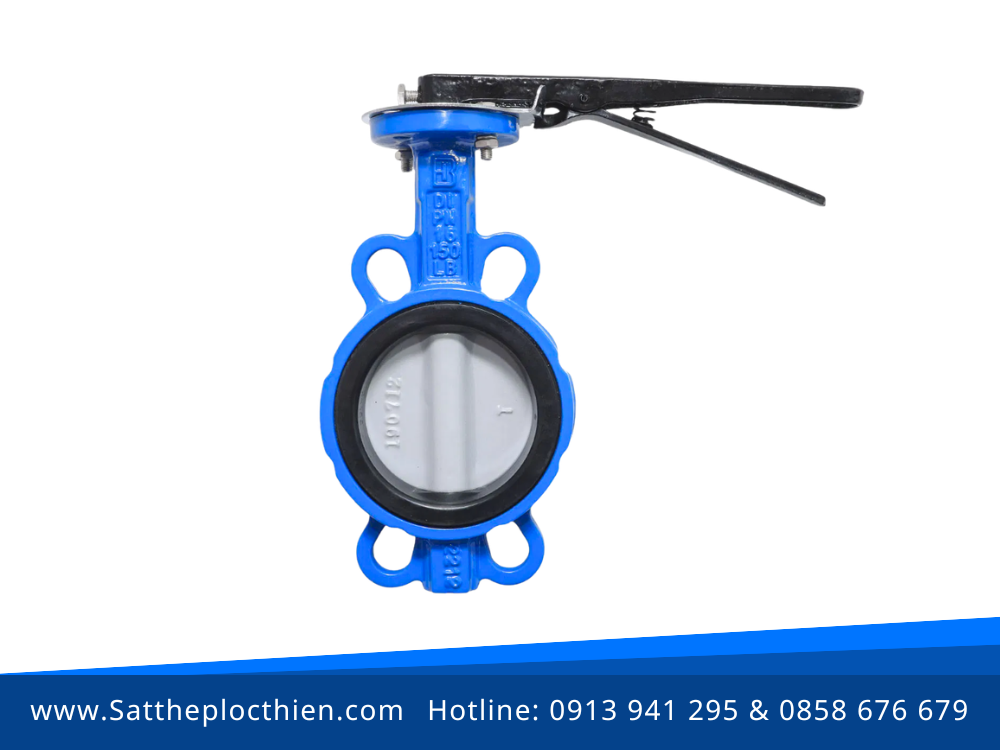

Van bướm Wafer
Là loại van có thiết kế thân mỏng, được kẹp giữa hai mặt bích của đường ống bằng các bu-lông dài xuyên qua. Van có ưu điểm nhỏ gọn, trọng lượng nhẹ, tiết kiệm không gian và chi phí thấp hơn so với hai loại trên. Tuy nhiên, không phù hợp lắp ở cuối đường ống do không thể tháo rời một phía khi hệ thống vẫn đang hoạt động.

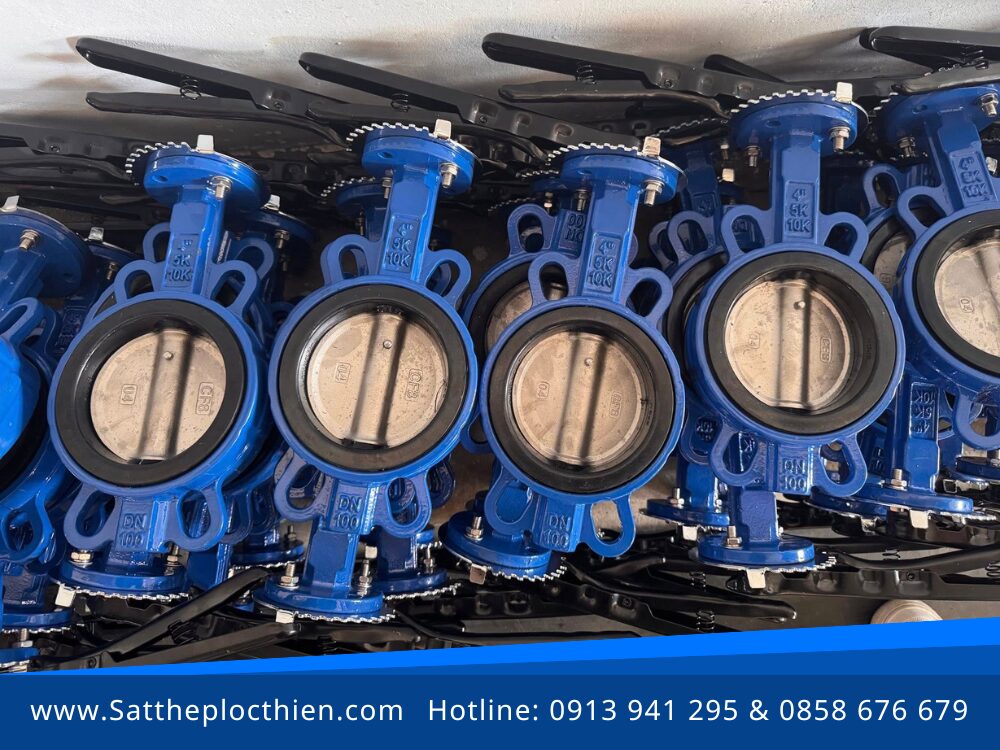

Ưu điểm và nhược điểm của van bướm
Ưu điểm
Van bướm là dòng van được ưa chuộng nhờ thiết kế gọn nhẹ và khả năng vận hành linh hoạt trong nhiều hệ thống khác nhau:
- Thiết kế nhỏ gọn, trọng lượng nhẹ giúp tiết kiệm không gian lắp đặt và giảm tải cho hệ thống đường ống.
- Cơ chế đóng/mở nhanh với góc xoay 90°, thao tác đơn giản, phù hợp cả vận hành thủ công và tự động.
- Có khả năng điều tiết lưu lượng khá tốt so với nhiều loại van đóng/mở nhanh khác.
- Chi phí đầu tư thấp hơn so với nhiều loại van cùng kích thước, đặc biệt ở đường ống lớn.
- Dễ dàng lắp đặt, bảo trì và thay thế nhờ cấu tạo đơn giản, ít chi tiết phức tạp.
- Phù hợp với nhiều môi trường như nước, khí, hơi, kể cả một số hóa chất nhẹ.
Nhược điểm
Bên cạnh những ưu điểm, van bướm cũng tồn tại một số hạn chế cần lưu ý khi lựa chọn:
- Đĩa van luôn nằm trong dòng chảy nên gây cản trở nhất định, tạo tổn thất áp suất so với van cổng.
- Độ kín không cao bằng van bi trong các hệ thống yêu cầu kín tuyệt đối.
- Không phù hợp với môi trường có áp suất và nhiệt độ quá cao nếu sử dụng vật liệu thông thường.
- Khi dùng lâu ở trạng thái điều tiết, đĩa và gioăng có thể bị mài mòn nhanh hơn.
- Hiệu quả giảm trong môi trường có nhiều cặn bẩn, bùn hoặc tạp chất lớn dễ bám vào đĩa van.

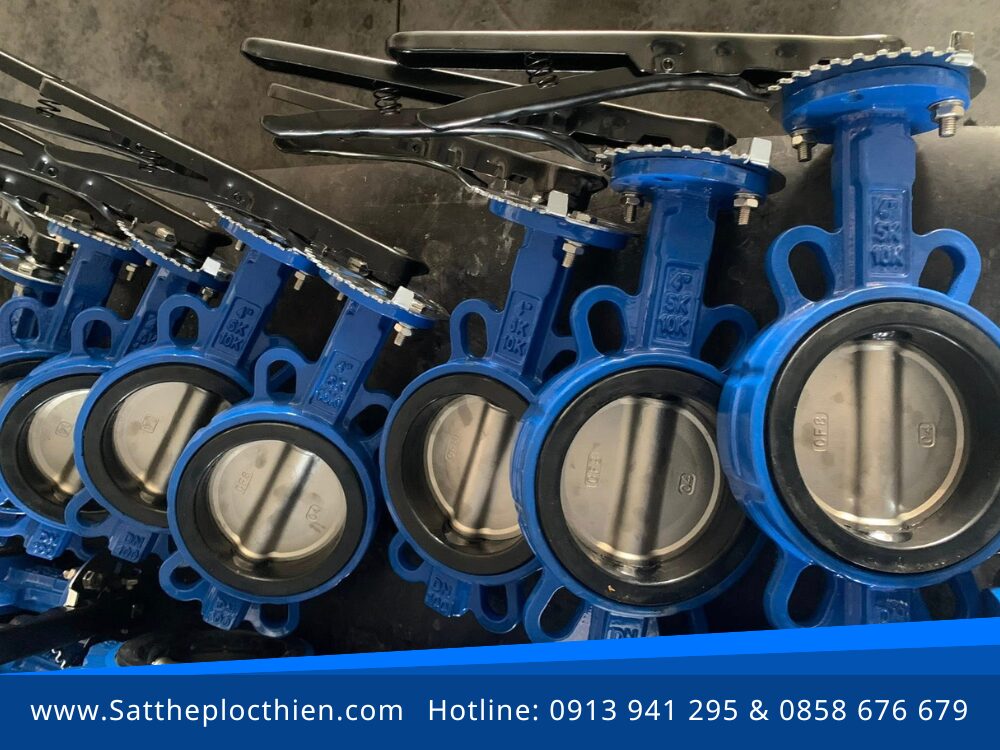

Hướng dẫn bảo trì van bướm đúng cách để sử dụng lâu dài
Để van bướm vận hành ổn định, bền bỉ và hạn chế sự cố trong quá trình sử dụng, cần thực hiện bảo trì theo các bước cơ bản dưới đây:
- Kiểm tra định kỳ: Thường xuyên kiểm tra thân van, trục van và gioăng làm kín để kịp thời phát hiện rò rỉ hoặc dấu hiệu mài mòn.
- Vệ sinh van: Làm sạch cặn bẩn, bùn hoặc tạp chất bám trên đĩa van và bên trong thân van để tránh kẹt và đảm bảo lưu thông tốt.
- Bôi trơn bộ phận chuyển động: Tra dầu mỡ định kỳ cho trục van và các chi tiết cơ khí giúp van đóng/mở nhẹ nhàng, ổn định.
- Vận hành đúng kỹ thuật: Hạn chế đóng/mở quá nhanh và tránh để van ở trạng thái mở một phần trong thời gian dài nếu không cần thiết.
- Kiểm tra hệ điều khiển: Với van điều khiển điện hoặc khí nén, cần kiểm tra nguồn điện, áp suất khí và tín hiệu để đảm bảo hoạt động chính xác.
- Thay thế linh kiện: Khi phát hiện gioăng, đĩa van hoặc chi tiết bị mòn, cần thay thế kịp thời để tránh ảnh hưởng đến toàn bộ hệ thống.
Mua van bướm chính hãng ở đâu chất lượng, giá tốt?
Nếu bạn đang tìm kiếm một đơn vị cung cấp van bướm uy tín, giá hợp lý và sẵn hàng đa dạng, thì Sắt Thép Lộc Thiên là lựa chọn đáng tin cậy trên thị trường. Đơn vị chuyên cung cấp các dòng van công nghiệp chất lượng cao, đáp ứng đầy đủ nhu cầu từ dân dụng đến công nghiệp, cam kết sản phẩm đạt tiêu chuẩn cùng dịch vụ chuyên nghiệp.
Những lý do nên chọn Sắt Thép Lộc Thiên
- Cung cấp đa dạng các loại van bướm như tay gạt, tay quay, điều khiển điện, khí nén… với nhiều kích thước, vật liệu (gang, inox, thép), phù hợp nhiều hệ thống khác nhau.
- Sản phẩm đạt tiêu chuẩn quốc tế (JIS, ANSI, DIN), có đầy đủ chứng nhận CO, CQ, đảm bảo độ bền, khả năng chịu áp lực và chống ăn mòn tốt.
- Giá cả cạnh tranh, linh hoạt theo số lượng, hỗ trợ chiết khấu hấp dẫn cho các đơn hàng lớn và khách hàng công trình.
- Hàng có sẵn số lượng lớn, giao nhanh đúng tiến độ; hỗ trợ vận chuyển toàn quốc với chi phí tối ưu.
- Đội ngũ tư vấn giàu kinh nghiệm, hỗ trợ lựa chọn đúng loại van phù hợp với áp suất, môi trường và nhu cầu sử dụng thực tế.
Hy vọng rằng bài viết trên đã giúp quý khách hàng có cái nhìn tổng quan và rõ ràng hơn về van bướm, từ cấu tạo, nguyên lý hoạt động đến cách lựa chọn phù hợp với từng hệ thống. Nếu bạn cần tư vấn chi tiết hoặc tìm kiếm sản phẩm chất lượng, giá tốt, Sắt Thép Lộc Thiên luôn sẵn sàng đồng hành và hỗ trợ nhanh chóng, chính xác.
