Van cầu là gì? Nguyên lý hoạt động và phân loại đầy đủ 2026

Trong hệ thống đường ống, việc chọn đúng loại van giúp đảm bảo hiệu quả và độ bền vận hành. Van cầu được sử dụng phổ biến nhờ khả năng điều tiết lưu lượng chính xác và làm việc ổn định. Trong bài viết này, chúng ta sẽ cùng tìm hiểu chi tiết về van cầu, từ khái niệm, cấu tạo, nguyên lý hoạt động cho đến phân loại, ưu nhược điểm và ứng dụng thực tế một cách đầy đủ, dễ hiểu.

Van cầu là gì?

Van cầu (tên tiếng anh là Globe Valve) hay còn gọi là van chữ ngã hoặc van yên ngựa, là loại van công nghiệp chuyên dùng để điều tiết và kiểm soát lưu lượng dòng chảy một cách chính xác. Khác với van bi hay van cổng chỉ phù hợp đóng/mở hoàn toàn, van cầu hoạt động bằng cơ chế nâng/hạ đĩa van, tạo dòng chảy dạng chữ Z (hoặc chữ S) bên trong thân van.

Nhờ thiết kế này, van tạo ra tổn thất áp suất lớn hơn nhưng bù lại khả năng điều tiết lưu lượng rất ổn định, phù hợp sử dụng trong các hệ thống hơi, nước và khí trong cả công nghiệp lẫn dân dụng.

Cấu tạo và nguyên lý hoạt động của van cầu

Cấu tạo chi tiết của van cầu (Globe Valve)

Van cầu, tương tự các loại van công nghiệp như van bi hay van cổng, được cấu tạo từ nhiều bộ phận liên kết chặt chẽ, giúp đóng/mở và điều tiết lưu lượng ổn định, chính xác.

Dưới đây là các bộ phận chính của van:

• Thân van: Là vỏ ngoài bao quanh toàn bộ van, chịu áp lực trực tiếp, kết nối với đường ống thông qua mặt bích hoặc ren. Thường có dạng bầu (cầu), chữ ngã (Z-type), góc hoặc chữ Y để tối ưu dòng chảy.
• Đĩa van: Bộ phận trực tiếp ngăn chặn hoặc điều tiết dòng lưu chất, di chuyển lên xuống để đóng/mở. Đĩa van thường hình côn hoặc nút chai, tạo khớp với đế van để đảm bảo độ kín.
• Trục van: Thanh kim loại kết nối tay quay/bộ điều khiển với đĩa van, truyền lực để nâng hoặc hạ đĩa van.
• Đế van / Vòng đệm: Bộ phận cố định bên trong thân van, nơi đĩa van ép xuống để đóng hoàn toàn dòng chảy. Nó tạo ra sự kín khít tuyệt đối khi van đóng.
• Nắp van: Phần bao bọc phía trên thân van, nơi trục van đi qua để nối với tay quay, giúp cố định bộ phận bên trong và dễ dàng bảo dưỡng.
• Gioăng làm kín: Các vòng đệm làm kín nằm giữa thân và nắp van hoặc quanh trục van để ngăn lưu chất rò rỉ ra ngoài.
• Bộ phận điều khiển: Bộ phận tác động vào trục van để điều khiển van mở/đóng, bao gồm tay quay vô lăng (thủ công) hoặc bộ truyền động bằng điện, khí nén (tự động).

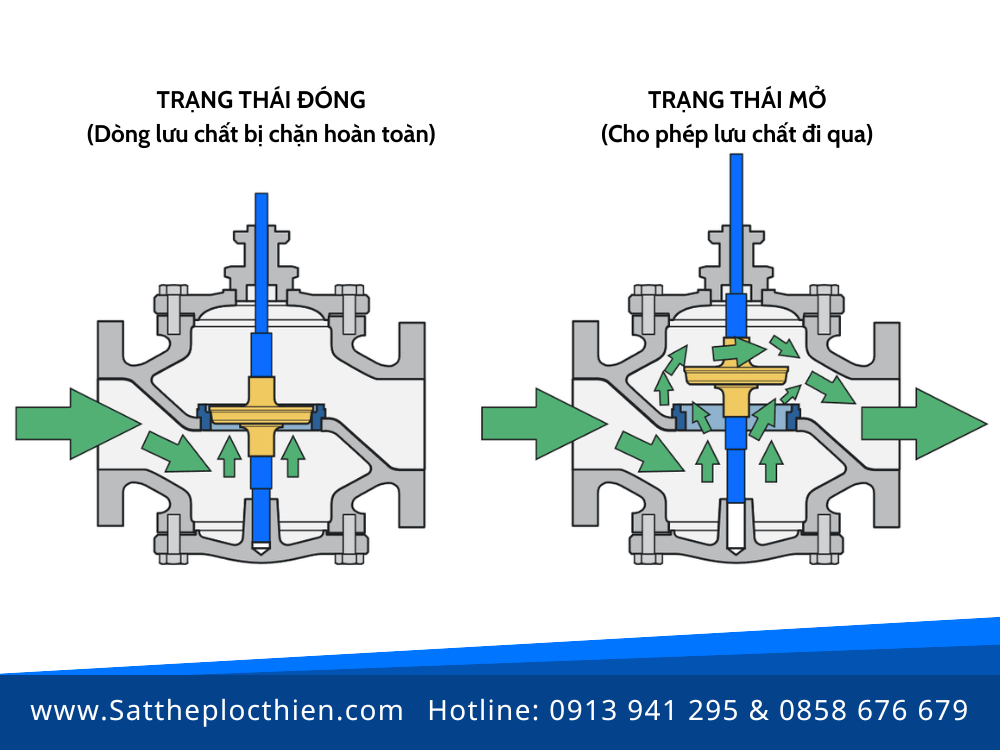

Nguyên lý hoạt động của van cầu

• Trạng thái mở: Khi van ở trạng thái mở, đĩa van được nâng lên khỏi đế van, tạo khoảng không gian cho phép lưu chất như nước, hơi, khí hoặc dầu chảy qua thân van. Khi mở hoàn toàn, đĩa van đạt vị trí cao nhất, giúp dòng chảy đạt lưu lượng tối đa. Tùy theo thiết kế thân van (thường là dạng chữ Z hoặc chữ Y), dòng lưu chất có thể thay đổi hướng khi đi qua van.
• Trạng thái đóng: Ở trạng thái đóng, đĩa van được hạ xuống hoàn toàn và ép chặt vào đế van (seat), tạo nên sự tiếp xúc kín khít giữa hai bề mặt. Điều này giúp ngăn chặn hoàn toàn dòng lưu chất không cho đi qua van, đảm bảo khả năng cô lập hệ thống và hạn chế tối đa hiện tượng rò rỉ.

• Điều tiết lưu lượng: Van cầu đặc biệt hiệu quả trong việc điều tiết lưu lượng. Khi người vận hành chỉ mở van một phần, đĩa van nâng lên một khoảng nhất định, tạo ra khe hở giữa đĩa và đế van. Khe hở này cho phép tăng hoặc giảm lưu lượng và tốc độ dòng chảy theo nhu cầu sử dụng, giúp kiểm soát hệ thống một cách chính xác và ổn định.

Phân loại van cầu

Van cầu là dòng van có nhiều kiểu thiết kế khác nhau, phù hợp với nhiều hệ thống và điều kiện làm việc. Dưới đây, Sắt Thép Lộc Thiên sẽ phân loại van cầu theo các tiêu chí phổ biến để giúp bạn dễ dàng lựa chọn.

Dựa vào cấu tạo thân van:

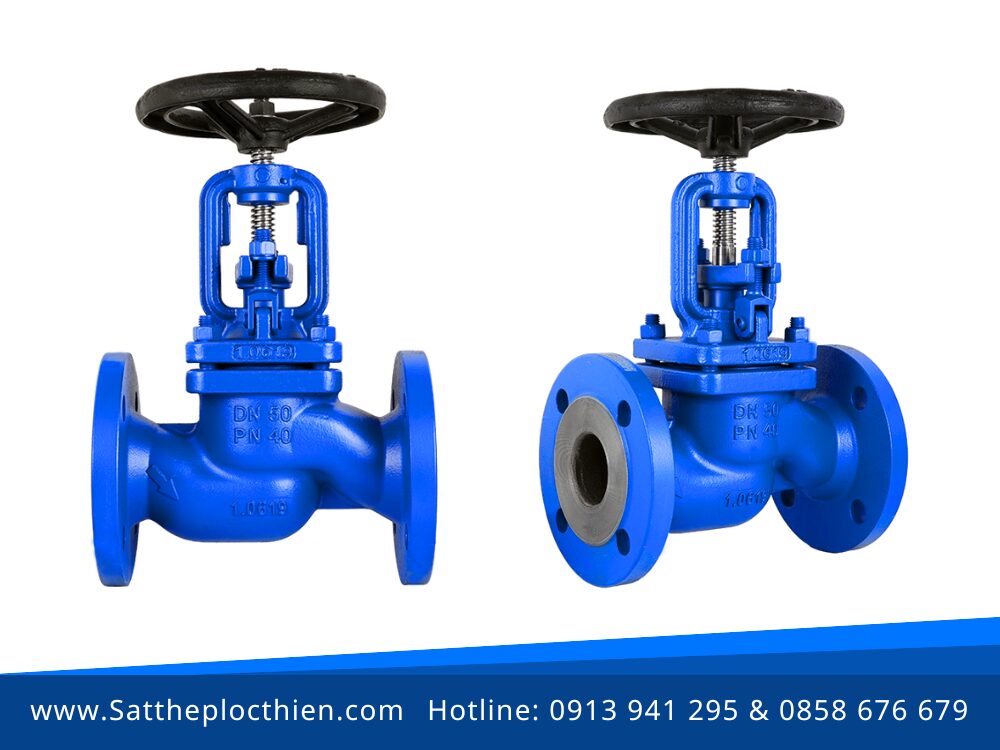

Van cầu chữ Z

Là dạng van cầu truyền thống, dòng chảy đi vào thân van, đổi hướng lên qua ghế van rồi uốn cong thoát ra ngoài, tạo hình chữ Z. Nhờ cấu tạo này, van có khả năng điều tiết lưu lượng rất tốt. Thường được sử dụng trong các hệ thống hơi, nước và khí nén cần kiểm soát dòng chảy chính xác.

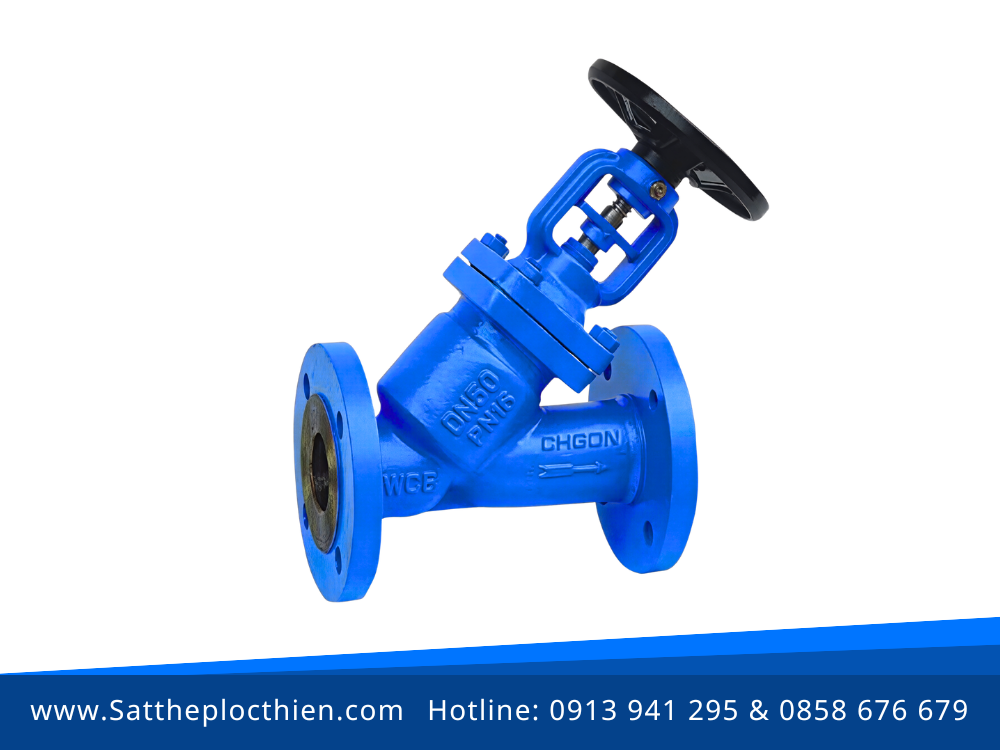

Van cầu chữ Y (chữ ngã)

Là biến thể của van cầu chữ Z với thân van thiết kế nghiêng (khoảng 45° hoặc 60°), giúp dòng chảy đi thẳng hơn. Nhờ đó giảm tổn thất áp suất, hạn chế mài mòn và có chiều cao thấp hơn, thuận tiện lắp đặt. Phù hợp cho hệ thống áp suất cao hoặc lưu chất dễ bám bẩn.

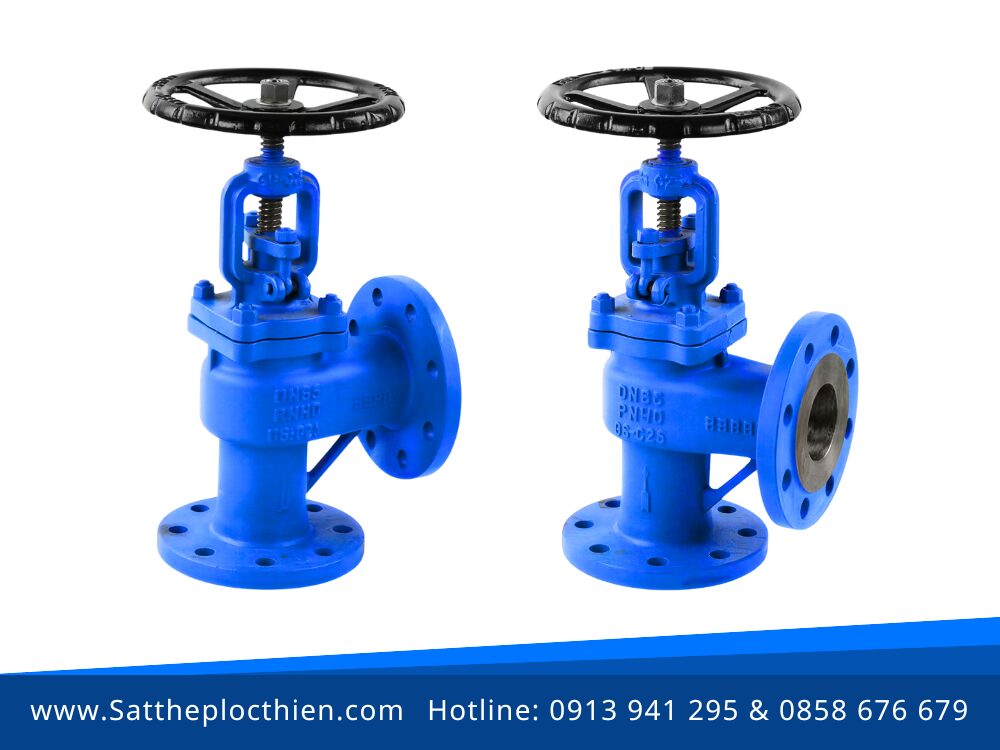

Van cầu góc

Là loại van có hướng dòng chảy vào và ra vuông góc (90°). Nhờ đặc điểm này, van có thể thay thế co 90°, giúp giảm mối nối, tiết kiệm không gian và chi phí lắp đặt. Thường dùng tại các vị trí chuyển hướng trong hệ thống hơi, nước và khí nén.

Dựa vào phương pháp kết nối

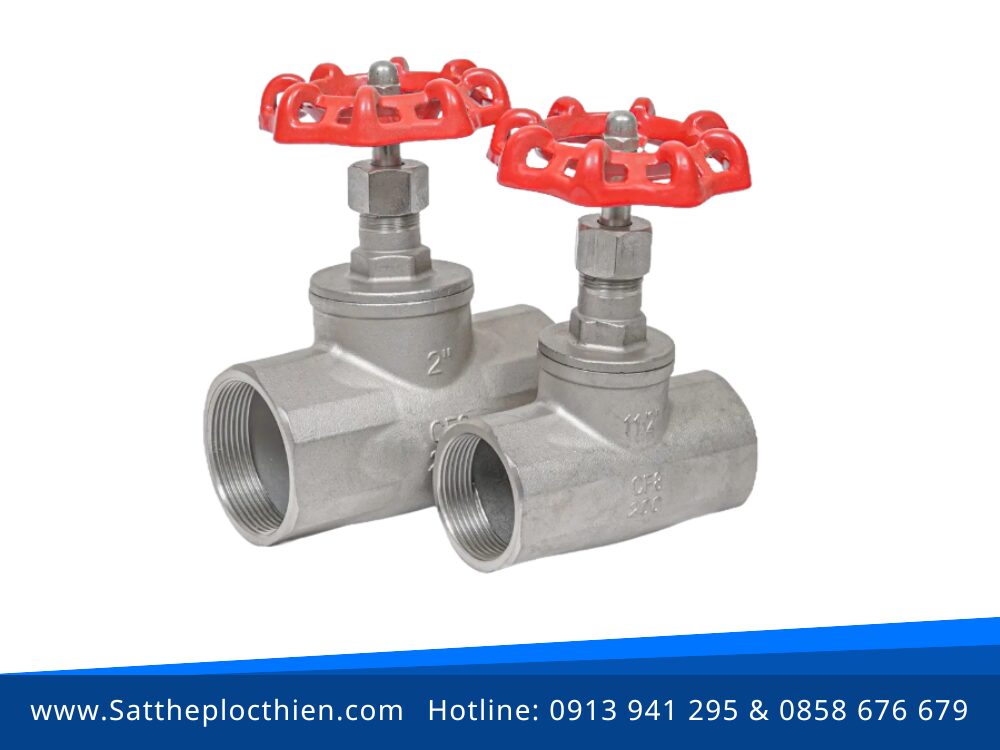

Van cầu nối ren

Là loại van kết nối với đường ống bằng ren trong hoặc ren ngoài được gia công trực tiếp trên thân van. Thiết kế nhỏ gọn giúp lắp đặt, tháo rời nhanh chóng và thuận tiện. Thường dùng cho đường ống kích thước nhỏ, áp suất trung bình và có chi phí lắp đặt thấp.

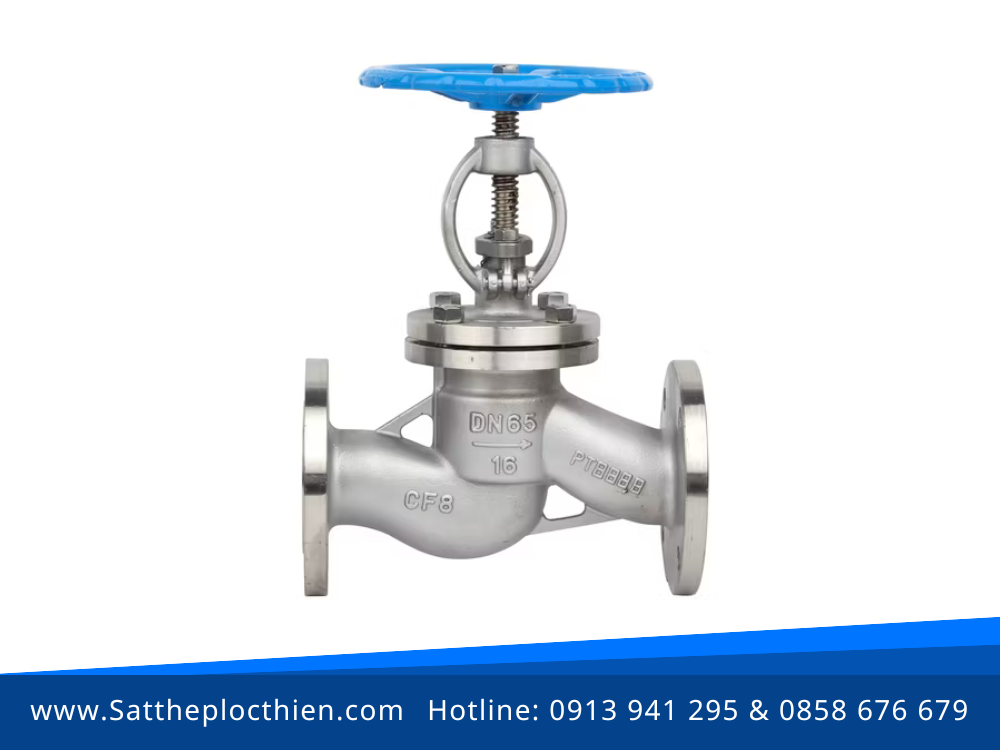

Van cầu nối bích

Là kiểu van có hai đầu dạng mặt bích, liên kết với đường ống bằng bu lông, đai ốc và gioăng làm kín. Kết nối chắc chắn, ổn định, phù hợp với môi trường áp suất và nhiệt độ cao. Dễ tháo lắp, bảo trì, thường dùng cho đường ống trung bình đến lớn (DN50 trở lên).

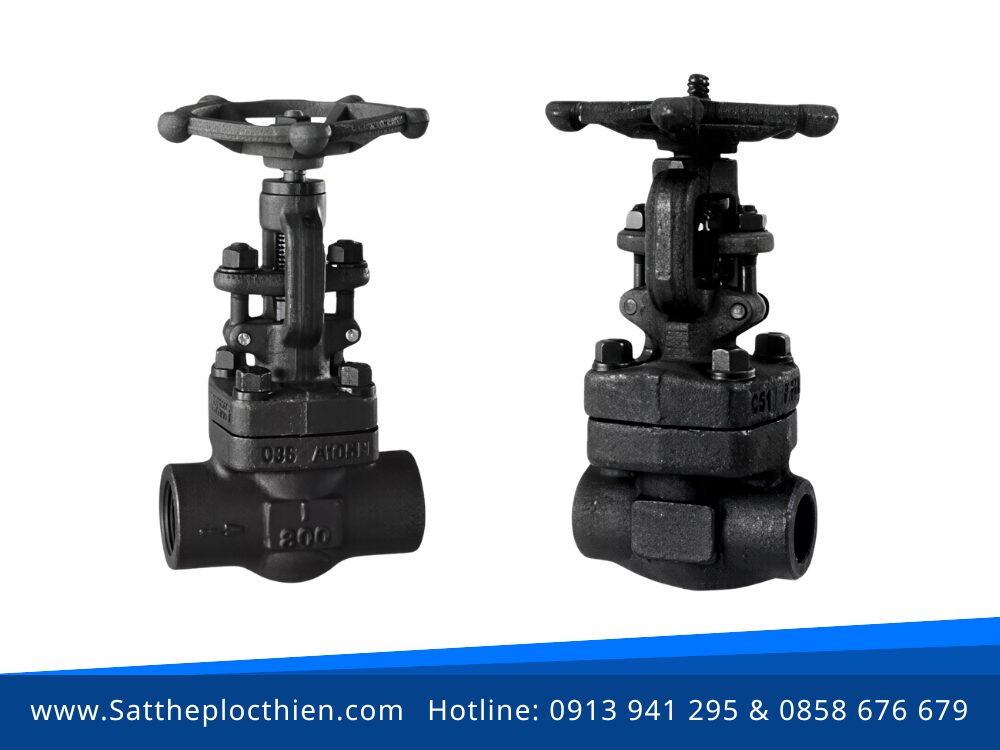

Van cầu nối hàn

Là dạng van được hàn cố định vào đường ống (hàn đối đầu hoặc hàn lồng), tạo độ kín gần như tuyệt đối. Có khả năng chịu áp suất, nhiệt độ và rung động cao, độ bền tốt, ít cần bảo trì. Phù hợp cho các hệ thống yêu cầu độ kín và độ ổn định cao.

Dựa vào phương thức vận hành

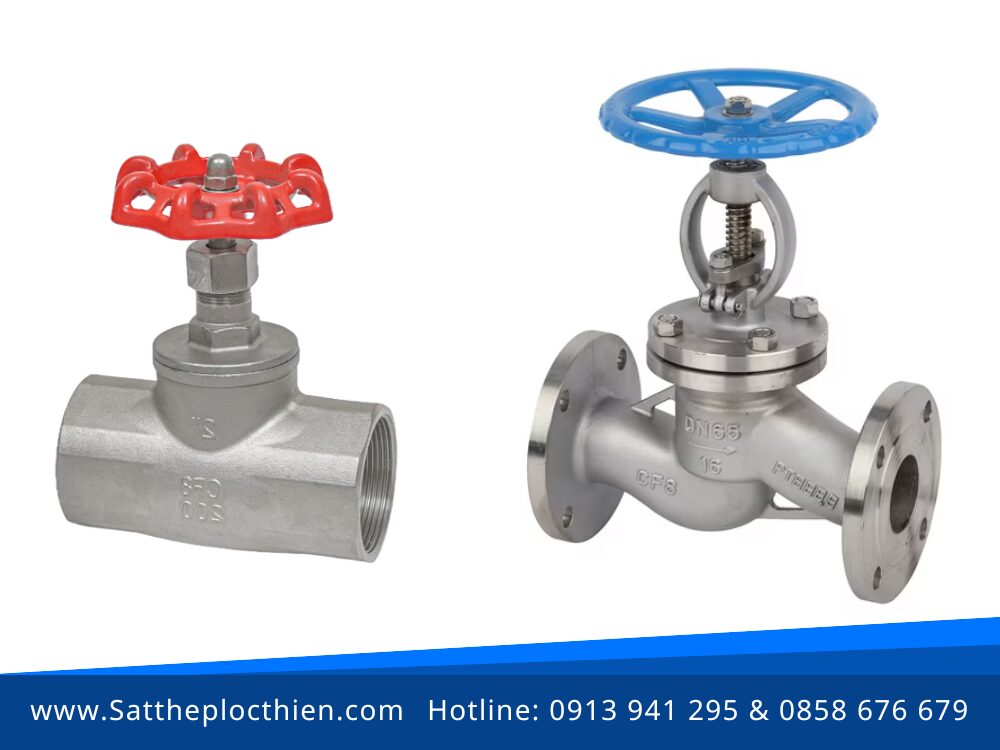

Van cầu tay quay

Là loại van vận hành thủ công bằng vô lăng (tay quay) để nâng/hạ đĩa van. Cho phép điều tiết lưu lượng linh hoạt, cấu tạo đơn giản, độ bền cao và dễ sử dụng. Phù hợp với các hệ thống không yêu cầu tự động hóa, chi phí đầu tư thấp.

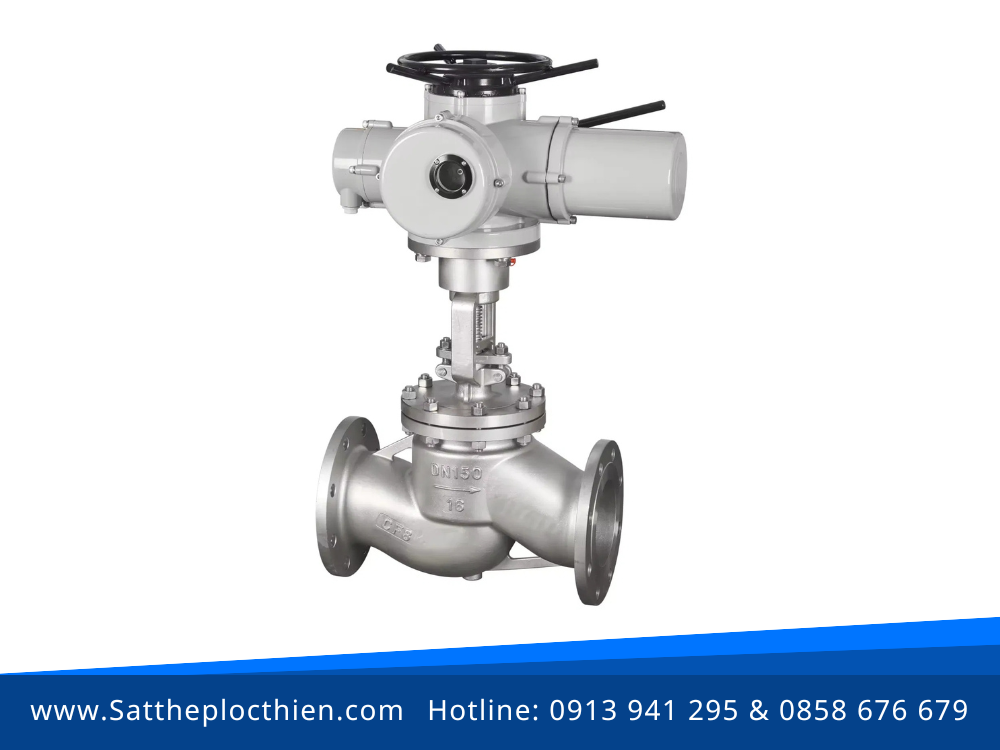

Van cầu điều khiển điện

Là sự kết hợp giữa van cầu và bộ truyền động điện (24V, 220V, 380V). Khi nhận tín hiệu, mô-tơ sẽ điều khiển đĩa van đóng/mở hoặc điều tiết lưu lượng chính xác. Phù hợp với hệ thống tự động, cần điều khiển ổn định và tích hợp điều khiển trung tâm.

Van cầu điều khiển khí nén

Là dạng van tự động sử dụng áp lực khí nén để điều khiển piston hoặc màng, giúp đóng/mở nhanh. Có độ bền cao, vận hành an toàn trong môi trường dễ cháy nổ. Thích hợp cho các hệ thống yêu cầu tốc độ và mức độ tự động hóa cao.

Dựa vào chất liệu thân van

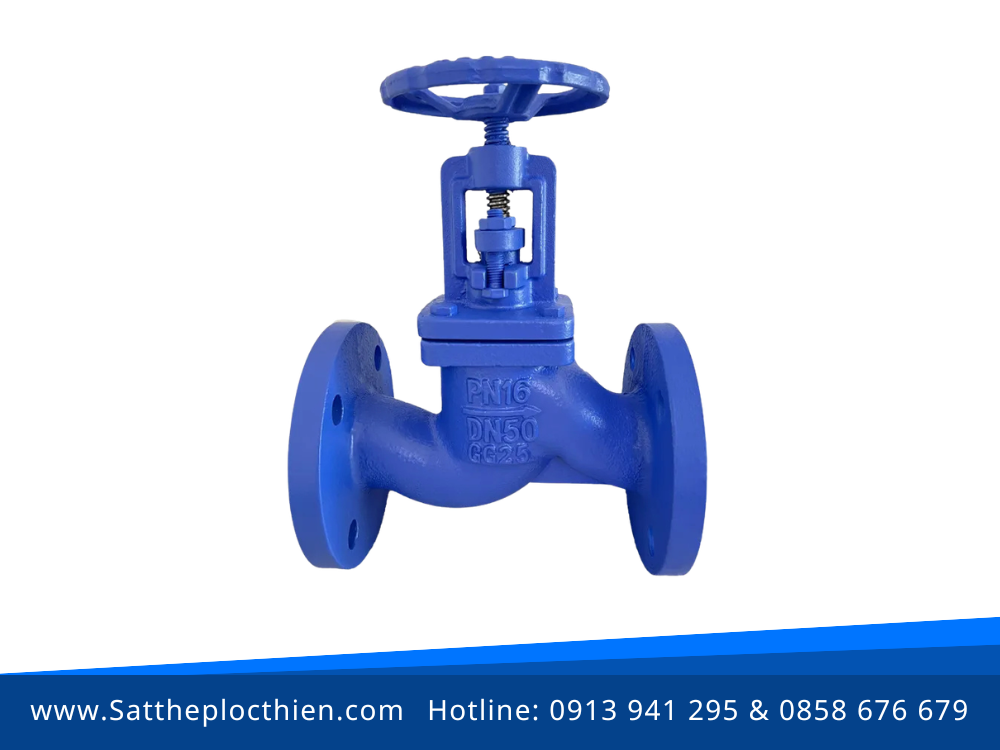

Van cầu gang

Van cầu gang là loại van có thân được đúc từ gang xám hoặc gang dẻo, mang lại độ bền cơ học cao và giá thành hợp lý. Nhờ khả năng chịu áp lực tốt và vận hành ổn định, dòng van này là lựa chọn kinh tế cho nhiều hệ thống công nghiệp và dân dụng.

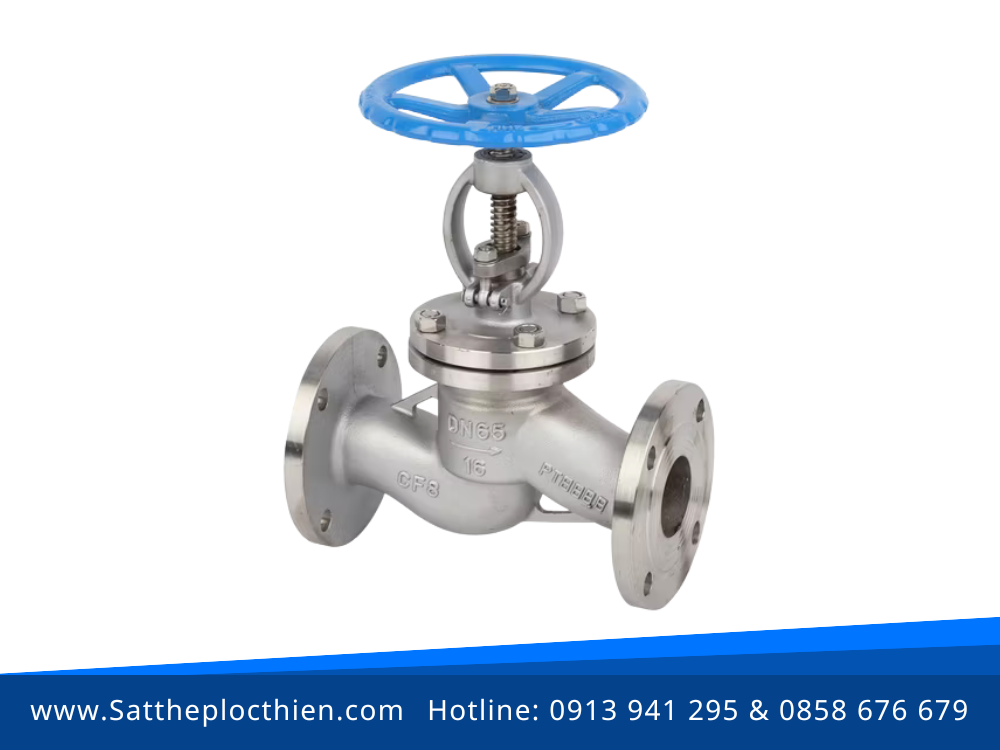

Van cầu inox

Van cầu inox được chế tạo từ thép không gỉ như Inox 201, 304 hoặc 316, nổi bật với khả năng chống ăn mòn và chống oxy hóa vượt trội. Bề mặt sáng bóng, đảm bảo vệ sinh và độ bền cao, giúp van hoạt động hiệu quả trong các môi trường có yêu cầu khắt khe về độ sạch và tính ổn định của vật liệu.

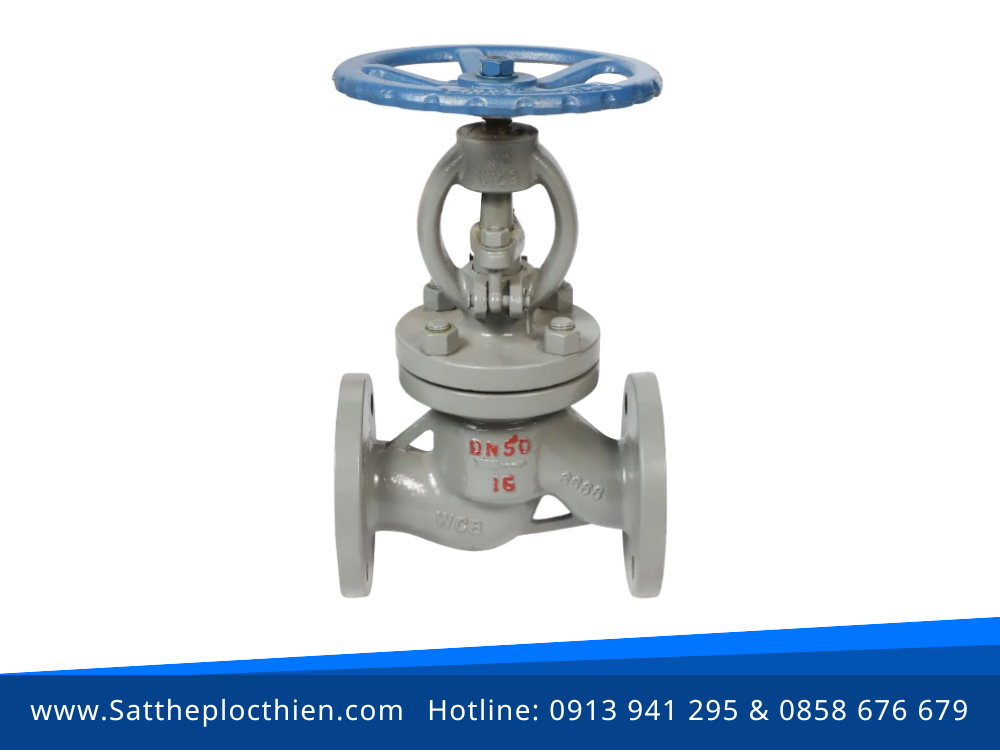

Van cầu thép

Van cầu thép là loại van có thân được đúc từ thép carbon hoặc thép đúc (Cast Steel), cho khả năng chịu áp lực và nhiệt độ rất cao. Với kết cấu chắc chắn và độ bền vượt trội, dòng van này phù hợp với các hệ thống làm việc trong điều kiện khắc nghiệt, yêu cầu độ an toàn và độ tin cậy cao.

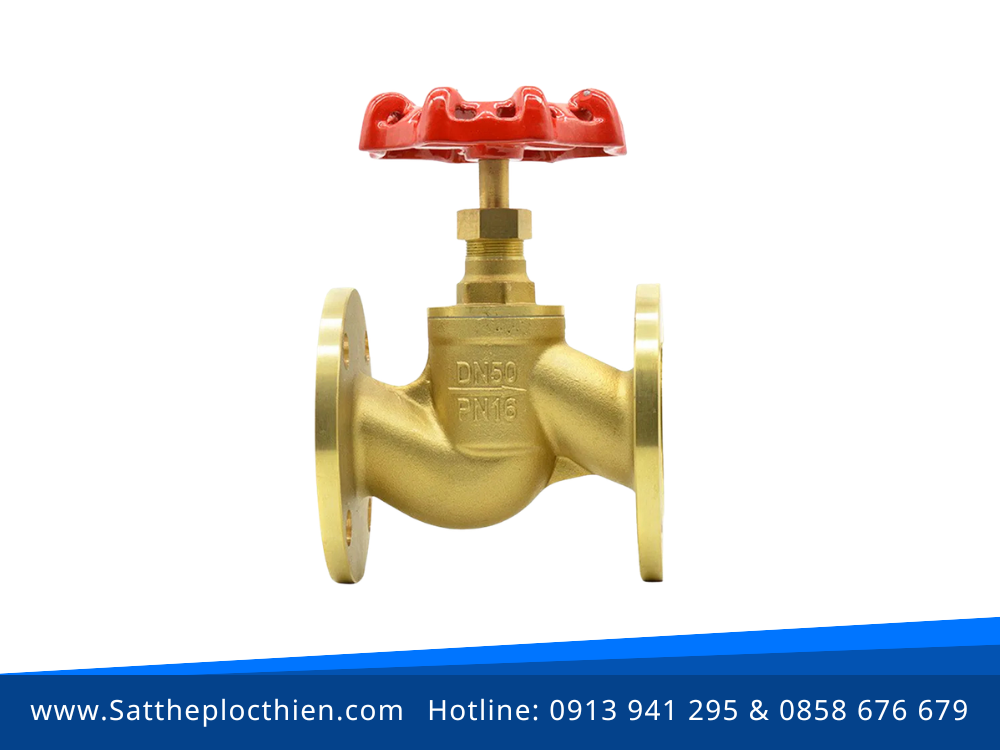

Van cầu đồng

Van cầu đồng được sản xuất từ hợp kim đồng như đồng đỏ hoặc đồng thau, có khả năng chống oxy hóa tốt, dẫn nhiệt hiệu quả và dễ gia công. Thiết kế nhỏ gọn cùng độ bền ổn định giúp loại van này trở thành lựa chọn phổ biến cho các hệ thống có quy mô nhỏ và yêu cầu tính thẩm mỹ cao.

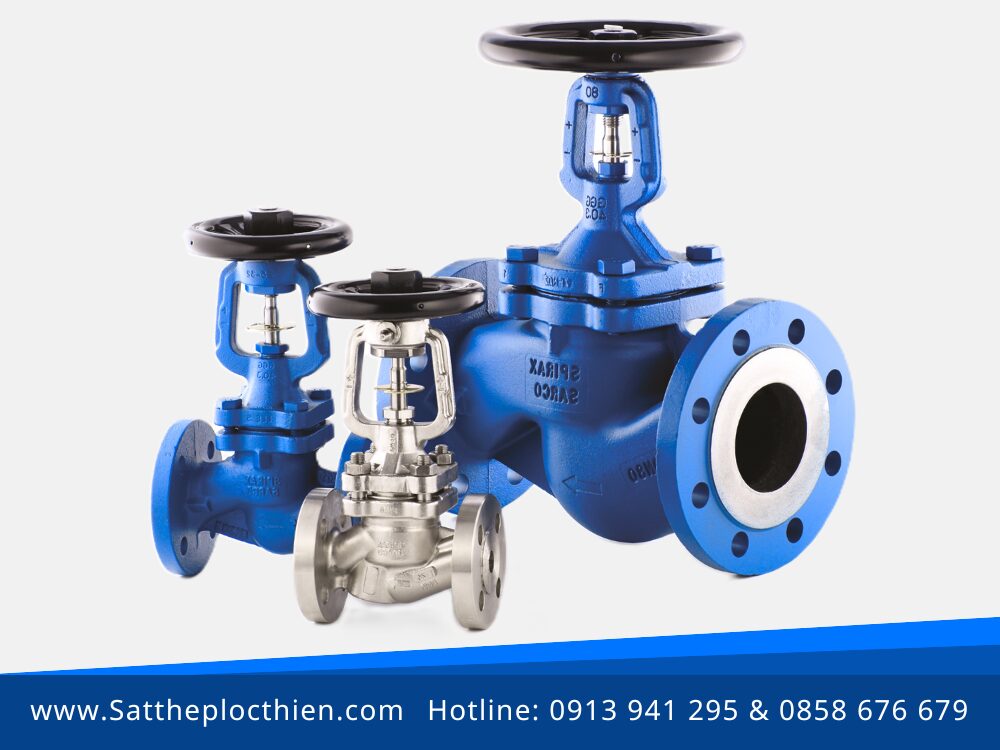

Ưu và nhược điểm của van cầu

Ưu điểm

Van cầu được đánh giá cao nhờ khả năng điều tiết chính xác và độ bền ổn định trong nhiều điều kiện làm việc:

• Điều tiết lưu lượng vượt trội: Khả năng kiểm soát dòng chảy chính xác, tốt hơn nhiều so với van bi hay van cổng.
• Độ kín cao, ít rò rỉ: Thiết kế đĩa van ép trực tiếp xuống ghế van giúp tăng độ kín và hạn chế mài mòn khi vận hành thường xuyên.
• Chịu môi trường khắc nghiệt: Làm việc tốt trong điều kiện áp suất và nhiệt độ cao như hơi nóng, khí gas, dầu truyền nhiệt.
• Dễ bảo trì, sửa chữa: Cấu tạo tương đối đơn giản, thuận tiện cho việc tháo lắp và bảo dưỡng.
• Đa dạng vật liệu: Có nhiều lựa chọn như inox, gang, thép, đồng… phù hợp với nhiều loại lưu chất khác nhau.

Nhược điểm

• Sụt áp lớn: Dòng chảy bị đổi hướng (dạng chữ Z hoặc S) gây tổn thất áp suất cao hơn so với van cổng.
• Kích thước và trọng lượng lớn: Cồng kềnh hơn so với các loại van khác cùng kích cỡ đường ống.
• Đóng/mở chậm: Cần quay tay nhiều vòng để vận hành, không phù hợp cho các hệ thống yêu cầu đóng ngắt nhanh.

Ứng dụng của van cầu

Van cầu được sử dụng rộng rãi nhờ khả năng điều tiết lưu lượng chính xác và độ kín cao, phù hợp cho nhiều hệ thống từ dân dụng đến công nghiệp:

• Hệ thống cấp thoát nước: Điều chỉnh dòng chảy trong hệ thống nước sinh hoạt, xử lý nước và tưới tiêu.
• Hệ thống hơi và lò hơi: Ứng dụng trong đường ống hơi, nồi hơi nhờ khả năng chịu nhiệt và làm việc ổn định.
• Ngành dầu khí và hóa chất: Kiểm soát lưu chất trong các hệ thống dẫn dầu, khí và hóa chất.
• Công nghiệp thực phẩm và dược phẩm: Sử dụng trong dây chuyền sản xuất yêu cầu độ kín và an toàn cao.
• Hệ thống HVAC: Điều tiết lưu lượng trong hệ thống làm mát, sưởi ấm và trao đổi nhiệt.

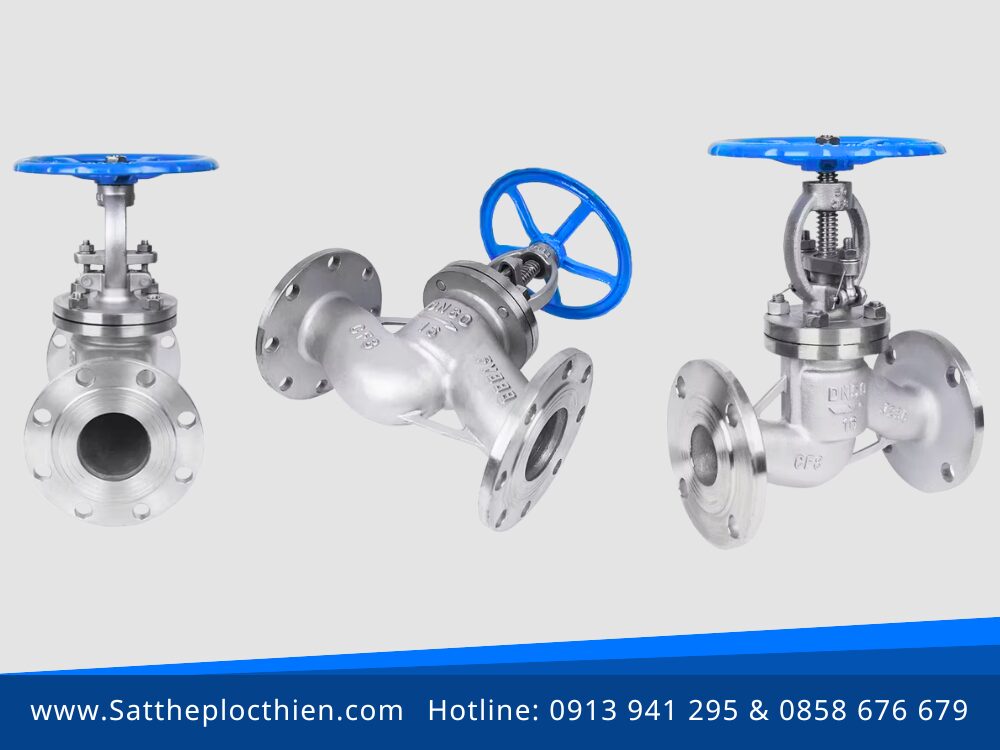

Lưu ý khi lựa chọn van cầu chính hãng

Để đảm bảo hiệu quả vận hành và độ bền lâu dài, việc lựa chọn van cầu cần chú ý đến các yếu tố kỹ thuật và nguồn gốc sản phẩm:

• Chọn đúng vật liệu: Tùy theo môi trường sử dụng (nước, hơi, hóa chất…) nên chọn van bằng gang, thép, inox hoặc đồng để đảm bảo khả năng chịu áp và chống ăn mòn.
• Xác định áp lực và nhiệt độ làm việc: Cần kiểm tra thông số PN, nhiệt độ tối đa để lựa chọn loại van phù hợp với hệ thống, tránh hư hỏng trong quá trình vận hành.
• Kiểu kết nối phù hợp: Lựa chọn dạng nối ren, mặt bích hoặc hàn tùy theo thiết kế đường ống và yêu cầu kỹ thuật của công trình.
• Nguồn gốc, tiêu chuẩn rõ ràng: Ưu tiên sản phẩm có xuất xứ minh bạch, đạt các tiêu chuẩn như JIS, DIN, ANSI và có đầy đủ CO/CQ.
• Kiểm tra độ kín và hoàn thiện: Van chính hãng thường có bề mặt gia công tốt, đóng/mở nhẹ, không bị rò rỉ và các chi tiết chắc chắn.
• Đơn vị cung cấp uy tín: Nên lựa chọn nhà cung cấp đáng tin cậy để đảm bảo chất lượng sản phẩm, giá hợp lý và hỗ trợ kỹ thuật khi cần.

Mua van cầu chính hãng ở đâu uy tín, chất lượng, giá tốt?

Nếu bạn đang tìm nơi cung cấp van cầu chất lượng, giá hợp lý thì Sắt Thép Lộc Thiên là lựa chọn đáng tin cậy. Đơn vị chuyên phân phối van cầu chính hãng, đảm bảo tiêu chuẩn kỹ thuật, độ bền cao và phù hợp cho nhiều hệ thống công nghiệp, dân dụng.

Những lý do để chọn Sắt Thép Lộc Thiên

• Cung cấp đa dạng van công nghiệp gang, thép, inox với nhiều kích thước và tiêu chuẩn, đáp ứng hệ thống nước, hơi, dầu khí.
• Sản phẩm đạt tiêu chuẩn JIS, DIN, ANSI, đầy đủ CO, CQ, đảm bảo độ kín và vận hành ổn định.
• Giá cả cạnh tranh trên thị trường, đặc biệt ưu đãi cho đơn hàng số lượng lớn, hỗ trợ chiết khấu hấp dẫn và tư vấn báo giá nhanh chóng.
• Giao hàng nhanh, đúng chủng loại và quy cách. Hỗ trợ vận chuyển toàn quốc với chi phí hợp lý, đảm bảo tiến độ công trình.
• Đội ngũ tư vấn giàu kinh nghiệm luôn sẵn sàng hỗ trợ kỹ thuật, giúp khách hàng lựa chọn đúng loại van phù hợp với nhu cầu sử dụng.

Bài viết trên đã giúp bạn hiểu rõ hơn về van cầu, từ khái niệm, cấu tạo, nguyên lý hoạt động cho đến phân loại, ưu nhược điểm và ứng dụng thực tế. Hy vọng những thông tin này sẽ giúp bạn dễ dàng lựa chọn loại van phù hợp với nhu cầu sử dụng, đảm bảo hiệu quả vận hành và độ bền cho hệ thống. Nếu cần tư vấn hoặc báo giá chi tiết, đừng ngần ngại liên hệ Sắt Thép Lộc Thiên để được hỗ trợ nhanh chóng và chính xác.
