Van an toàn là thiết bị quan trọng trong hệ thống đường ống, giúp kiểm soát áp suất và bảo vệ thiết bị khỏi nguy cơ quá áp gây hư hỏng hoặc cháy nổ. Trong bài viết dưới đây, Sắt Thép Lộc Thiên sẽ giúp bạn hiểu rõ van an toàn là gì, cấu tạo, nguyên lý hoạt động, phân loại phổ biến cùng những lưu ý quan trọng trong lựa chọn và lắp đặt đúng kỹ thuật.

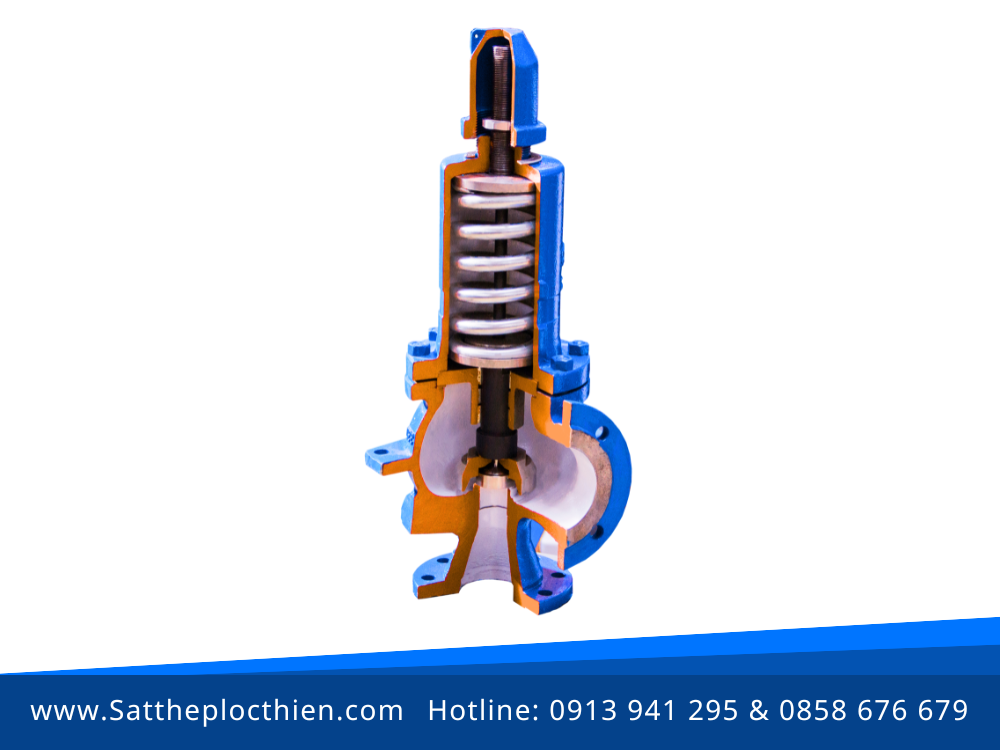

Van an toàn là gì?
Van an toàn (còn gọi là van xả áp suất), có tên gọi tiếng anh là Safety Valve là thiết bị thủy lực dùng để điều chỉnh và bảo vệ áp suất trong đường ống hoặc bồn chứa khí, chất lỏng, có khả năng tự động mở xả khi áp suất vượt quá giới hạn an toàn cài đặt.
Thiết bị này giúp bảo vệ hệ thống đường ống, máy bơm, bình áp lực khỏi nguy cơ nổ, vỡ do quá áp. Van an toàn được lắp đặt phổ biến trên nồi hơi, bình nén khí, hệ thống thủy lực và bình đun nước nóng.

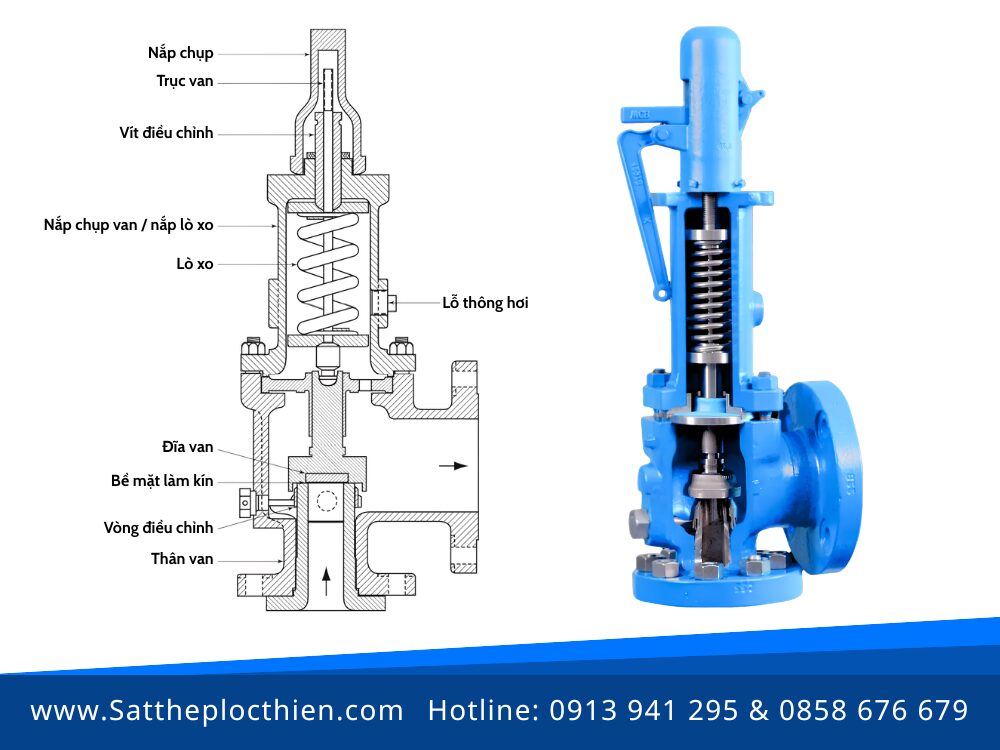

Cấu tạo của van an toàn
Van an toàn được cấu tạo từ nhiều bộ phận phối hợp chặt chẽ với nhau để kiểm soát áp suất và tự động xả khi quá áp.
Dưới đây là các bộ phận chính cấu thành nên van an toàn và chức năng của từng bộ phận.
- Thân van: Là lớp vỏ bên ngoài bao bọc và bảo vệ toàn bộ các bộ phận bên trong van. Thân van thường được chế tạo từ gang, thép, đồng hoặc inox để đảm bảo khả năng chịu áp lực, chịu nhiệt và độ bền cao.
- Bộ phận kết nối: Là phần dùng để lắp van với đường ống hoặc bồn chứa, phổ biến với kiểu nối ren hoặc mặt bích, giúp liên kết chắc chắn và kín khít.
- Đĩa van: Là bộ phận trực tiếp thực hiện chức năng đóng/mở van. Ở trạng thái bình thường, đĩa van được ép chặt vào cửa xả để ngăn lưu chất thoát ra ngoài.
- Lò xo: Là bộ phận quan trọng tạo lực nén giữ đĩa van ở trạng thái đóng. Lò xo được thiết kế với lực nén tương ứng mức áp suất cài đặt để van tự động mở khi quá áp.
- Trục van: Là bộ phận liên kết giữa đĩa van và lò xo, có nhiệm vụ dẫn hướng, giúp đĩa van di chuyển lên xuống đúng vị trí khi van hoạt động.
- Vít điều chỉnh: Nằm ở phía trên van, dùng để siết hoặc nới lỏng lò xo nhằm điều chỉnh mức áp suất mà van sẽ tự động xả.
- Tay giật hoặc nắp chụp: Một số van an toàn được trang bị tay giật để người vận hành có thể chủ động xả áp thủ công khi kiểm tra hoặc thử van định kỳ.

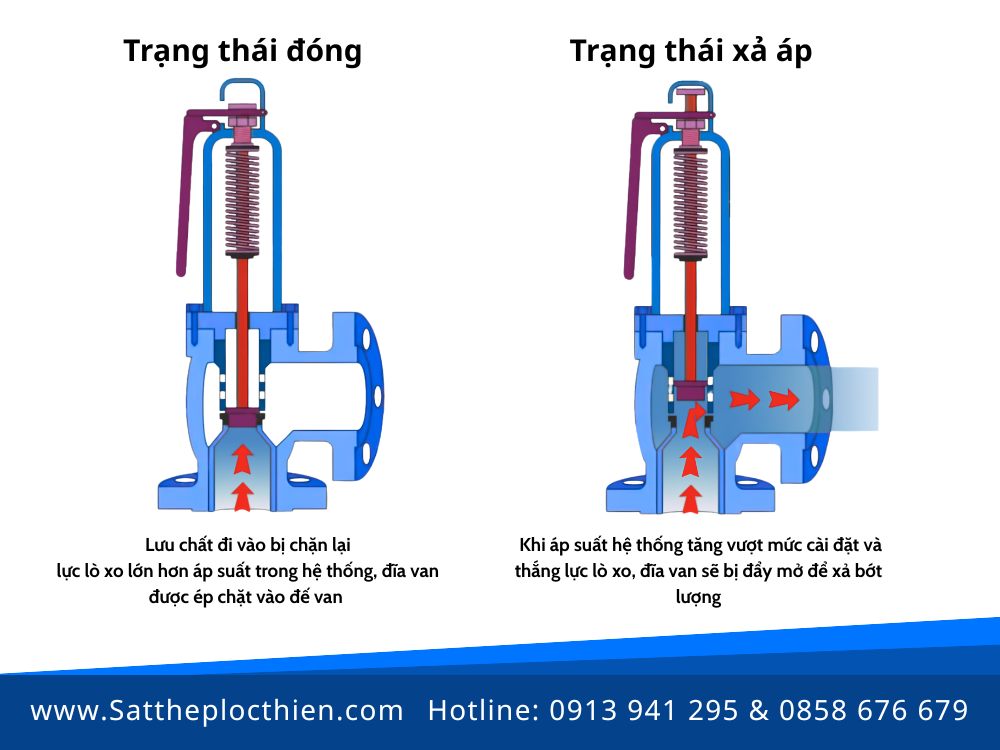

Nguyên lý hoạt động của van an toàn
Nguyên lý hoạt động của van an toàn có thể hiểu ngắn gọn qua 3 trạng thái sau:
- Trạng thái đóng: Khi lực lò xo lớn hơn áp suất trong hệ thống, đĩa van được ép chặt vào đế van, giữ van luôn kín và ngăn lưu chất thoát ra ngoài.
- Trạng thái xả áp: Khi áp suất hệ thống tăng vượt mức cài đặt và thắng lực lò xo, đĩa van sẽ bị đẩy mở để xả bớt lượng khí hoặc chất lỏng dư thừa ra ngoài, giúp giảm áp suất.
- Trạng thái đóng lại: Khi áp suất giảm về mức an toàn, lực lò xo sẽ đẩy đĩa van trở về vị trí ban đầu và đóng kín van như trước.
Phân loại van an toàn, ưu điểm và nhược điểm

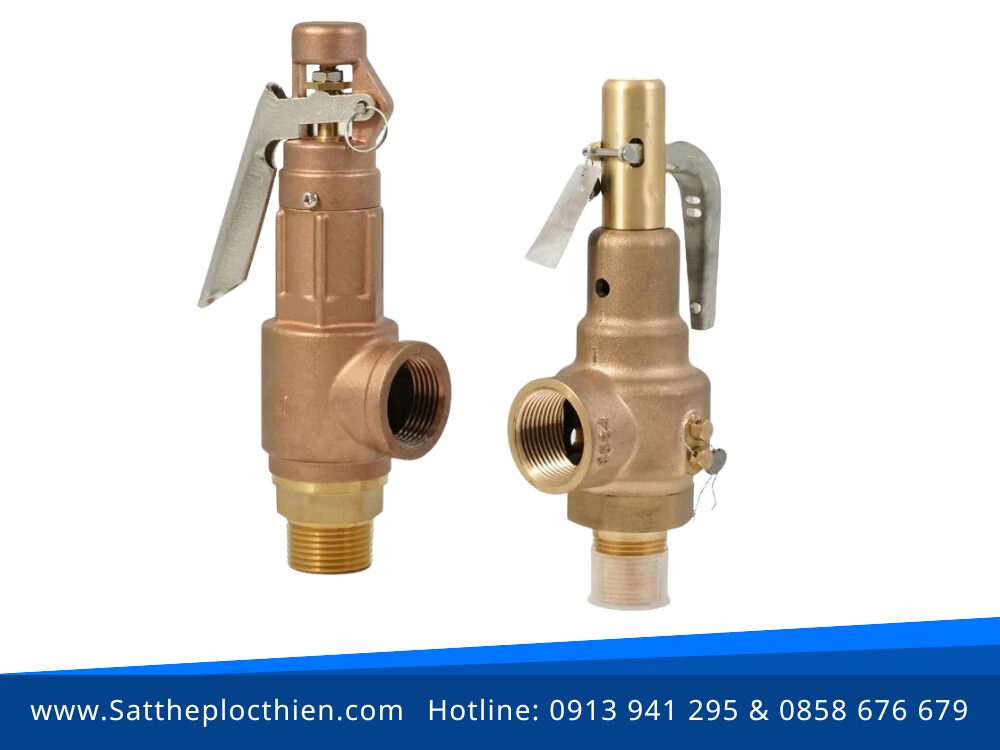

Van an toàn tác động trực tiếp
Van an toàn tác động trực tiếp là loại van mà áp suất của hệ thống tác động trực tiếp lên đĩa van. Khi áp suất vượt quá lực nén của lò xo, đĩa van sẽ bị đẩy lên để xả lưu chất. Khi áp suất giảm xuống thấp hơn lực lò xo, van sẽ tự động đóng lại.
Ưu điểm:
- Cấu tạo đơn giản: Ít chi tiết, dễ lắp đặt và bảo trì.
- Phản ứng nhanh: Mở ngay khi áp suất vượt ngưỡng.
- Giá thành thấp: Phù hợp với đa số hệ thống dân dụng và công nghiệp nhẹ.
- Độ bền cao: Hoạt động ổn định trong nhiều điều kiện môi trường.
Nhược điểm:
- Hạn chế về kích thước: Với hệ áp lực lớn, lò xo phải rất lớn, gây cồng kềnh.
- Độ chính xác tương đối: Dễ bị ảnh hưởng bởi áp suất ngược từ đường xả.
- Dễ rung lắc: Có thể xảy ra hiện tượng đóng mở liên tục khi áp suất dao động gần mức cài đặt, gây mài mòn đĩa van.
Van an toàn tác động gián tiếp
Van an toàn tác động gián tiếp là loại van hoạt động thông qua một van phụ (van mồi). Ở trạng thái bình thường, áp suất hệ thống giữ đĩa van chính đóng kín. Khi xảy ra quá áp, van phụ mở ra làm giảm áp suất phía trên, tạo chênh lệch áp suất để đẩy đĩa van chính mở ra và xả lưu chất.
Ưu điểm:
- Độ chính xác cao: Hoạt động ổn định ngay cả khi áp suất gần mức cài đặt.
- Công suất lớn: Xử lý được lưu lượng và áp suất rất cao.
- Thiết kế gọn: Không cần lò xo lớn như loại tác động trực tiếp.
- Ít bị ảnh hưởng bởi áp suất ngược: Phù hợp với hệ thống xả phức tạp.
Nhược điểm:
- Giá thành cao: Chi phí đầu tư lớn hơn nhiều.
- Cấu tạo phức tạp: Nhiều chi tiết, dễ bị tắc nếu lưu chất không sạch.
- Bảo trì khó: Yêu cầu kỹ thuật cao khi kiểm tra và sửa chữa.
Cách lựa chọn và lắp đặt van an toàn chuẩn kỹ thuật
Cách lựa chọn van an toàn phù hợp
Để van an toàn hoạt động hiệu quả, chính xác và bền bỉ, cần lưu ý các tiêu chí quan trọng sau:
Áp suất cài đặt: Đây là yếu tố quan trọng nhất khi chọn van. Áp suất mở của van phải thấp hơn áp suất thiết kế tối đa của thiết bị cần bảo vệ, nhưng vẫn cao hơn áp suất vận hành bình thường của hệ thống.
Lưu lượng xả: Kích thước van (DN) cần đủ lớn để xả nhanh lượng lưu chất dư thừa, ngăn áp suất tiếp tục tăng khi van mở.
Môi chất sử dụng:
- Nước, chất lỏng: Nên chọn van inox hoặc đồng, đĩa van có đệm mềm để tăng độ kín.
- Hơi nóng, khí nén: Ưu tiên van thép hoặc gang chịu nhiệt, đĩa van kim loại.
- Hóa chất: Nên chọn vật liệu chống ăn mòn như inox 316 hoặc nhựa chuyên dụng.
Kiểu kết nối:
- Nối ren: Phù hợp hệ thống nhỏ, áp suất thấp.
- Nối bích: Phù hợp hệ thống lớn, yêu cầu liên kết chắc chắn và thuận tiện bảo trì.
Hướng dẫn lắp đặt đúng cách
Lắp đặt đúng kỹ thuật giúp van hoạt động ổn định và đảm bảo an toàn cho hệ thống. Một số nguyên tắc quan trọng gồm:
- Vị trí lắp đặt: Van nên lắp tại vị trí cao nhất của thiết bị hoặc đường ống áp lực, nơi áp suất dễ tích tụ nhất.
- Hướng lắp: Van an toàn nên lắp theo phương thẳng đứng, lò xo hướng lên trên. Không nên lắp ngang hoặc lắp ngược vì có thể làm sai lệch áp suất cài đặt.
- Khoảng cách lắp đặt: Nên lắp van càng gần thiết bị cần bảo vệ càng tốt, đường ống dẫn vào van nên thẳng, tránh thu hẹp dòng chảy.
- Không lắp van khóa phía trước: Tuyệt đối không lắp van khóa giữa thiết bị và van an toàn, vì có thể làm mất chức năng bảo vệ khi van khóa vô tình bị đóng.
- Đường ống xả: Ống xả nên dẫn đến khu vực an toàn, tránh nơi có người qua lại. Với hơi nóng hoặc hóa chất, nên dẫn xả ra ngoài hoặc đến bể chứa riêng.
Lưu ý bảo trì và kiểm định
Để van luôn hoạt động ổn định, cần chú ý kiểm tra và bảo trì định kỳ:
- Kiểm tra định kỳ: Với các loại có tay giật, nên thử xả định kỳ để tránh kẹt đĩa van do cáu cặn hoặc rỉ sét.
- Kiểm định an toàn: Van an toàn nên được kiểm định định kỳ theo quy định (thường 1 năm/lần) để đảm bảo áp suất cài đặt và khả năng vận hành luôn chính xác.
Hy vọng rằng bài viết trên đã giúp quý khách hàng có cái nhìn rõ ràng hơn về van an toàn, từ cấu tạo, nguyên lý hoạt động đến cách lựa chọn và lắp đặt phù hợp cho từng hệ thống. Nếu cần tư vấn chi tiết hoặc báo giá các dòng van an toàn chất lượng, Sắt Thép Lộc Thiên luôn sẵn sàng hỗ trợ quý khách lựa chọn giải pháp phù hợp, an toàn và hiệu quả nhất.
