Nếu bạn đang tìm hiểu van bi là gì, cấu tạo và ứng dụng ra sao, thì nội dung dưới đây sẽ giúp bạn nắm rõ một cách tổng quan và dễ hiểu. Trong bài viết này, Sắt Thép Lộc Thiên sẽ giới thiệu khái niệm cơ bản, nguyên lý hoạt động, phân loại và ứng dụng thực tế của van bi trong nhiều hệ thống.

Van bi là gì?

Van bi (tiếng Anh: Ball Valve) là loại van công nghiệp sử dụng viên bi rỗng có lỗ xuyên tâm để đóng/mở hoặc điều tiết dòng chảy của chất lỏng, khí hoặc hơi thông qua cơ chế xoay 90°. Van có thể vận hành linh hoạt theo dạng thủ công hoặc tự động nhờ bộ phận điều khiển đi kèm.

Nhờ thiết kế đơn giản, độ bền cao cùng khả năng chịu áp lực và nhiệt độ tốt, van bi được ứng dụng rộng rãi trong nhiều lĩnh vực, từ hệ thống dân dụng (cấp nước) đến các ngành công nghiệp như dầu khí và hóa chất.

Cấu tạo và nguyên lý hoạt động của van bi

Cấu tạo của Ball Valve

Về cấu tạo, van bi cũng tương tự nhiều loại van công nghiệp khác, được lắp ghép từ nhiều chi tiết cơ khí liên kết chặt chẽ với nhau nhằm đảm bảo khả năng đóng/mở và kiểm soát dòng chảy hiệu quả. Các bộ phận chính của van bao gồm:

Thân van: Là bộ phận vỏ ngoài, có chức năng chứa các chi tiết bên trong và kết nối với đường ống thông qua nối ren, mặt bích hoặc hàn. Thân thường làm từ thép không gỉ (inox), gang, đồng hoặc nhựa, chịu áp lực và bảo vệ van khỏi môi trường.
Bi van: Là một quả cầu rỗng, có lỗ xuyên qua tâm, được đặt bên trong thân van. Bi van quay 90 độ để mở (lỗ bi song song với dòng chảy) hoặc đóng (lỗ bi vuông góc với dòng chảy).
Trục van: Là chi tiết nối giữa viên bi và tay gạt/bộ phận điều khiển. Nó truyền lực xoay từ bộ phận vận hành xuống viên bi để thực hiện thao tác đóng mở.
Gioăng làm kín: Được bao quanh viên bi để tạo độ kín khít, ngăn lưu chất rò rỉ ra ngoài khi đóng van. Thường được làm bằng vật liệu mềm như PTFE, Teflon, hoặc cao su chịu nhiệt, chịu mài mòn.
Bộ phận điều khiển: Bao gồm dạng thủ công (tay gạt, tay quay) hoặc tự động (điện, khí nén), dùng để tác động lên trục van nhằm điều khiển dòng lưu chất.

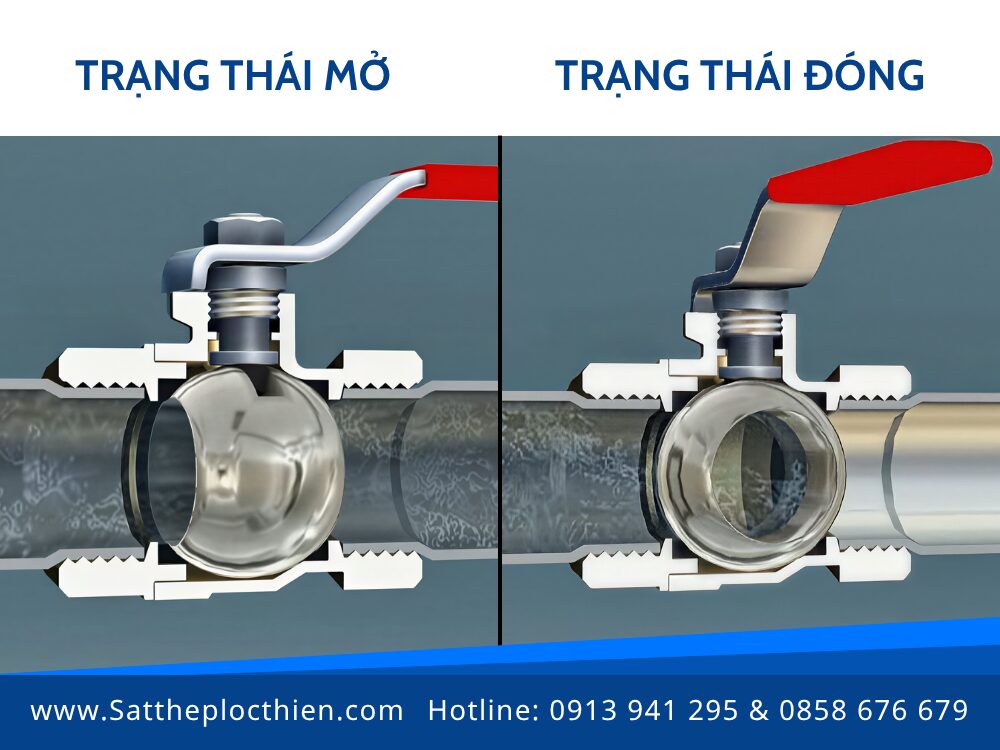

Nguyên lý hoạt động của van bi

Trạng thái mở: Khi tay gạt, tay quay hoặc bộ điều khiển nằm song song với thân van và đường ống, viên bi bên trong sẽ xoay sao cho lỗ khoét thẳng hàng với hướng dòng chảy. Nhờ đó, lưu chất (chất lỏng hoặc khí) có thể đi qua van một cách dễ dàng với tổn thất áp suất rất nhỏ.
Trạng thái đóng: Khi tay gạt, tay quay hoặc bộ điều khiển nằm vuông góc (90°) với thân van và đường ống, viên bi sẽ xoay để lỗ khoét nằm vuông góc với dòng chảy. Lúc này, phần bề mặt đặc của viên bi chặn hoàn toàn đường đi của lưu chất, giúp van đạt độ kín cao và ngăn dòng chảy hiệu quả.

Phân loại van bi

Van bi là dòng van có nhiều kiểu dáng và chủng loại khác nhau, đáp ứng linh hoạt cho nhiều hệ thống và điều kiện làm việc. Dưới đây, Sắt Thép Lộc Thiên sẽ phân loại van bi theo các tiêu chí phổ biến để giúp bạn dễ dàng lựa chọn phù hợp.

Theo kiểu kết nối

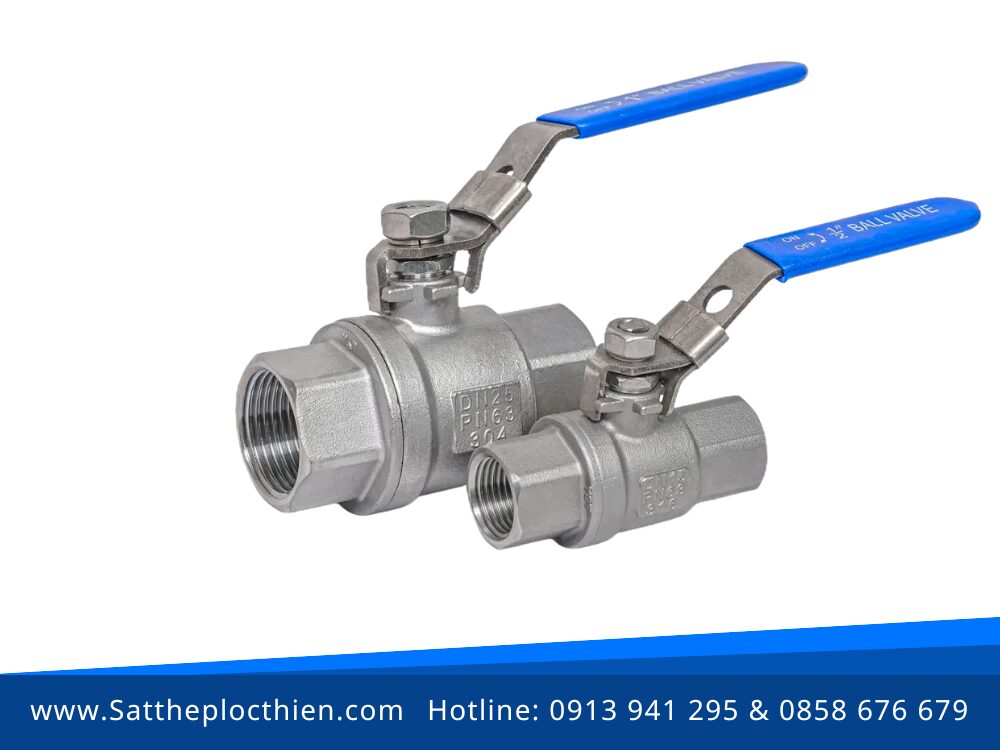

Van bi nối ren

Là loại van có hai đầu kết nối với đường ống thông qua hệ thống ren trong hoặc ren ngoài (NPT, BSPT). Dòng van này thường được sử dụng cho các đường ống kích thước nhỏ, phù hợp với hệ thống áp suất trung bình và thấp như cấp nước dân dụng hoặc khí nén.

Van bi mặt bích

Hai đầu van được đúc liền với mặt bích và kết nối với đường ống bằng bu-lông kết hợp gioăng làm kín. Loại van này phổ biến trong các hệ thống có kích thước lớn từ DN50 trở lên, đáp ứng các tiêu chuẩn như JIS, ANSI, BS, DIN, đảm bảo độ kín và khả năng chịu áp cao.

Van bi nối hàn

Van được kết nối trực tiếp với đường ống bằng phương pháp hàn đối đầu hoặc hàn lồng. Nhờ độ kín khít tuyệt đối, loại van này thường được sử dụng trong các hệ thống yêu cầu an toàn cao như dầu khí, hóa chất hoặc hơi nóng, nơi không cho phép rò rỉ.

Theo cấu tạo thân van

Van bi 1 mảnh (1PC)

Là loại van có cấu tạo thân liền khối, trong đó các bộ phận bên trong như bi van và đế làm kín được lắp từ một đầu. Van có thiết kế nhỏ gọn, trọng lượng nhẹ và giá thành thấp nhất trong các dòng van bi. Tuy nhiên, do kết cấu liền khối nên không thể sửa chữa hoặc thay thế gioăng; khi xảy ra hư hỏng, cần thay mới toàn bộ van.

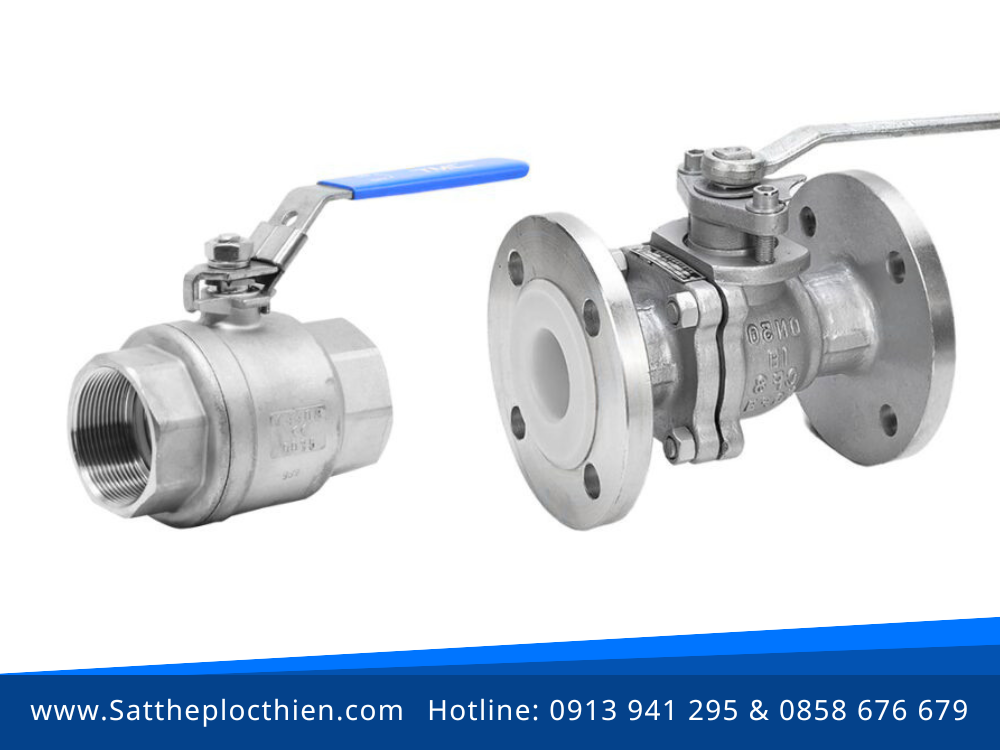

Van bi 2 mảnh (2PC)

Thân van được chia thành hai phần riêng biệt, kết nối với nhau bằng ren hoặc bu-lông. Đây là loại van phổ biến nhất nhờ giá thành hợp lý, dễ lắp đặt và thuận tiện cho việc bảo trì. Các bộ phận bên trong như bi và gioăng có thể được tháo ra để sửa chữa hoặc thay thế, giúp tiết kiệm chi phí hơn so với van bi 1 mảnh.

Van bi 3 mảnh (3PC)

Van có cấu tạo gồm ba phần riêng biệt: một thân giữa chứa bi van và hai đầu nối liên kết với đường ống. Phần thân giữa được kết nối với hai đầu nối bằng bu-lông, cho phép tháo rời để bảo dưỡng hoặc thay thế mà không cần tháo các đầu nối khỏi hệ thống. Nhờ đó, van bi 3 mảnh rất phù hợp với các hệ thống yêu cầu bảo trì thường xuyên và vận hành liên tục.

Theo số cửa (cổng)

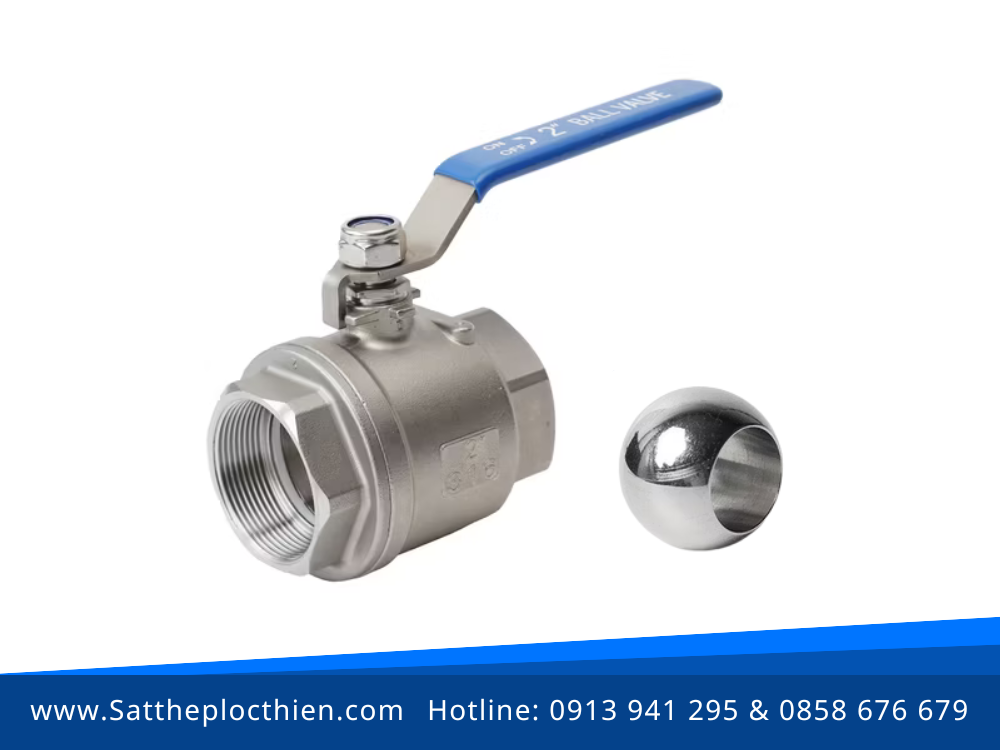

Van bi 2 ngã

Là loại van có hai cổng kết nối (1 vào – 1 ra), cho phép dòng lưu chất đi theo một hướng duy nhất. Van hoạt động theo cơ chế đóng/mở nhanh 90°, giúp kiểm soát dòng chảy hiệu quả. Đây là dòng van phổ biến nhất, thường được sử dụng cho mục đích đóng/mở hoàn toàn, ít dùng để điều tiết.

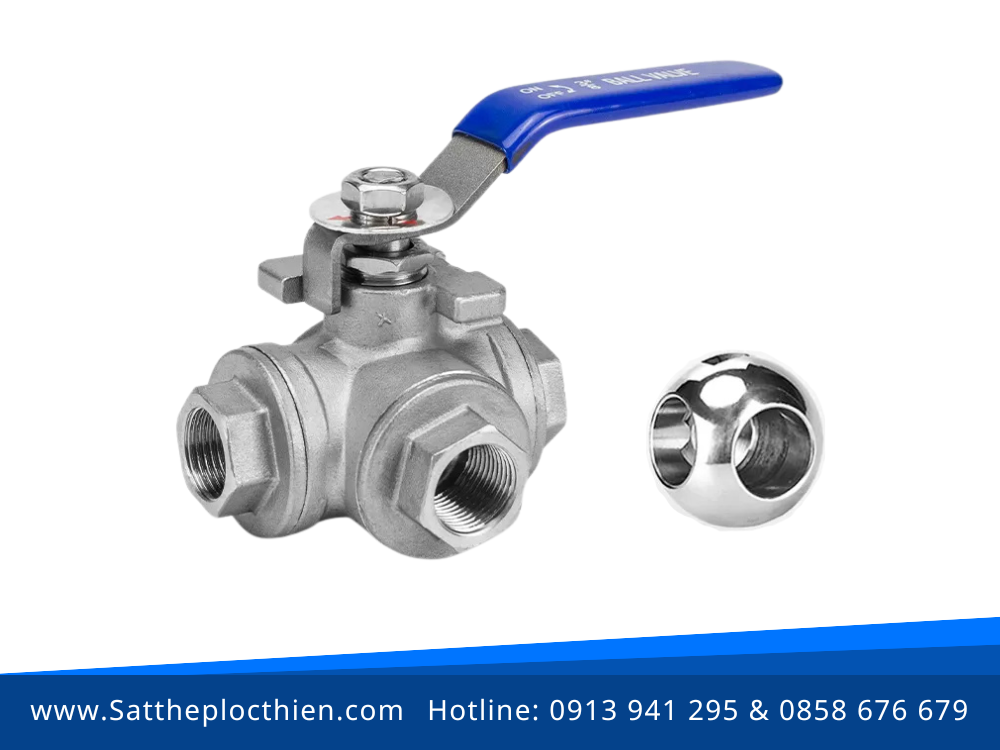

Van bi 3 ngã

Là loại van có ba cổng kết nối, cho phép chia dòng hoặc trộn dòng lưu chất trong hệ thống. Bên trong van sử dụng bi dạng L hoặc T, giúp thay đổi hướng dòng chảy linh hoạt. Van bi 3 ngã phù hợp với các hệ thống yêu cầu điều hướng dòng, chuyển đổi lưu chất hoặc kết hợp nhiều nguồn khác nhau.

Theo vật liệu chế tạo

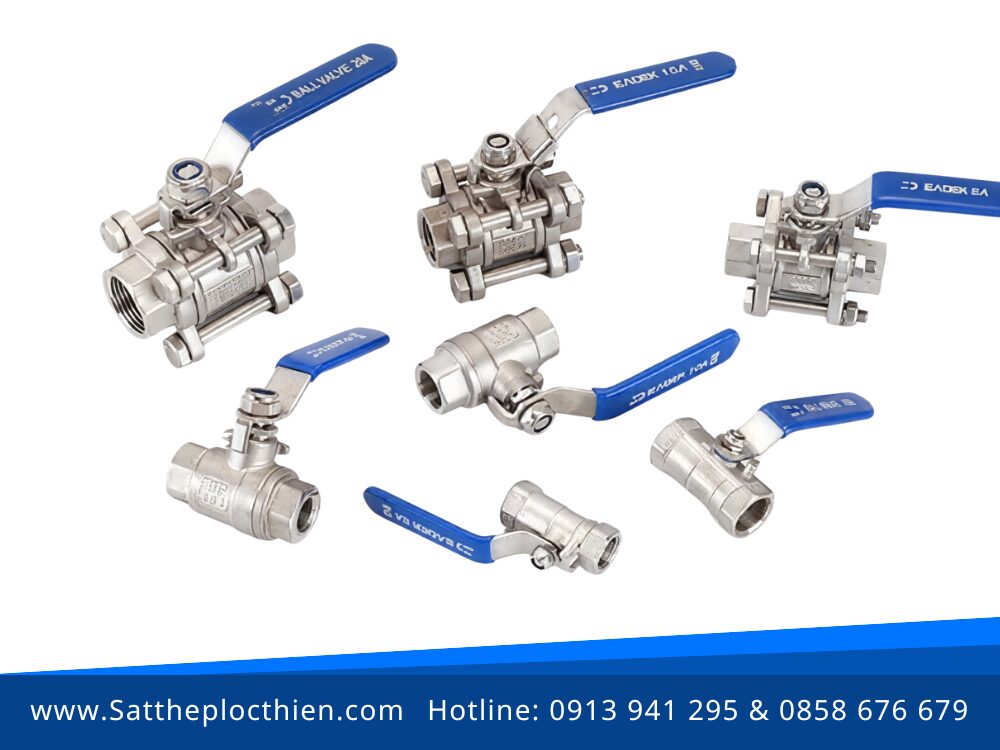

Van bi inox

Là loại van có thân và các bộ phận tiếp xúc với lưu chất được chế tạo từ thép không gỉ (inox) như Inox 201, 304 hoặc 316. Nhờ khả năng chống ăn mòn vượt trội, chịu được nhiệt độ cao và áp suất lớn, van bi inox thường được sử dụng trong các môi trường khắc nghiệt như hóa chất, nước sạch, thực phẩm, dược phẩm và nước mặn.

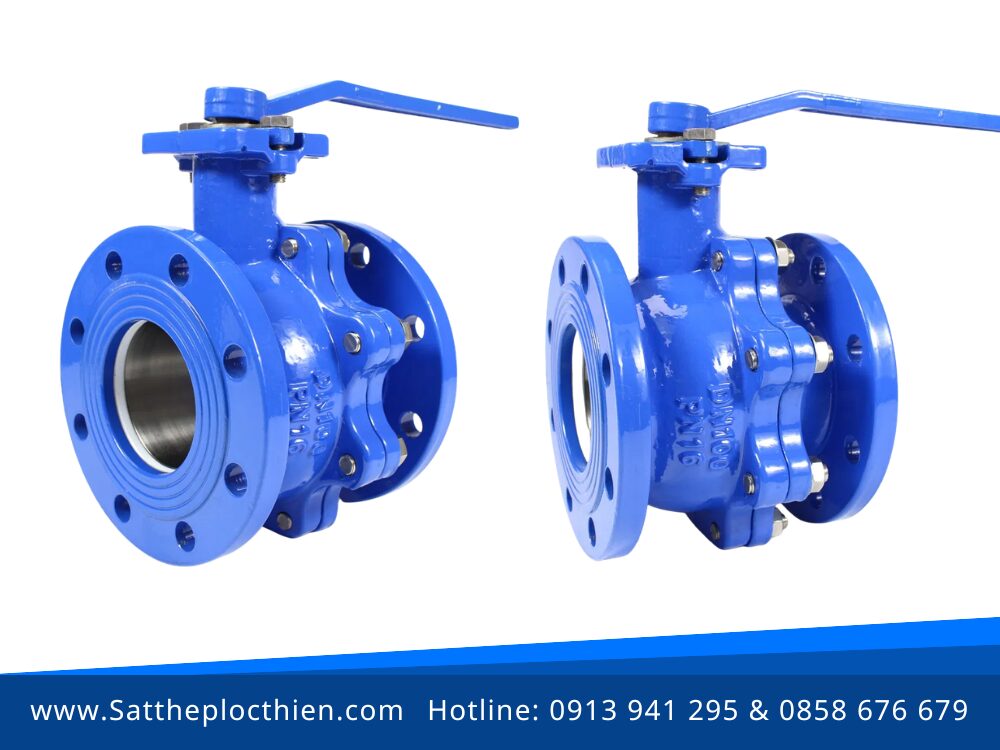

Van bi gang

Van có thân được làm từ gang cầu hoặc gang dẻo, nổi bật với độ bền tốt và chi phí kinh tế. Loại van này được ứng dụng phổ biến trong các hệ thống cấp thoát nước, HVAC và PCCC. Tuy nhiên, so với inox, khả năng chống ăn mòn hóa chất của van bi gang còn hạn chế, do đó cần cân nhắc khi sử dụng trong môi trường ăn mòn cao.

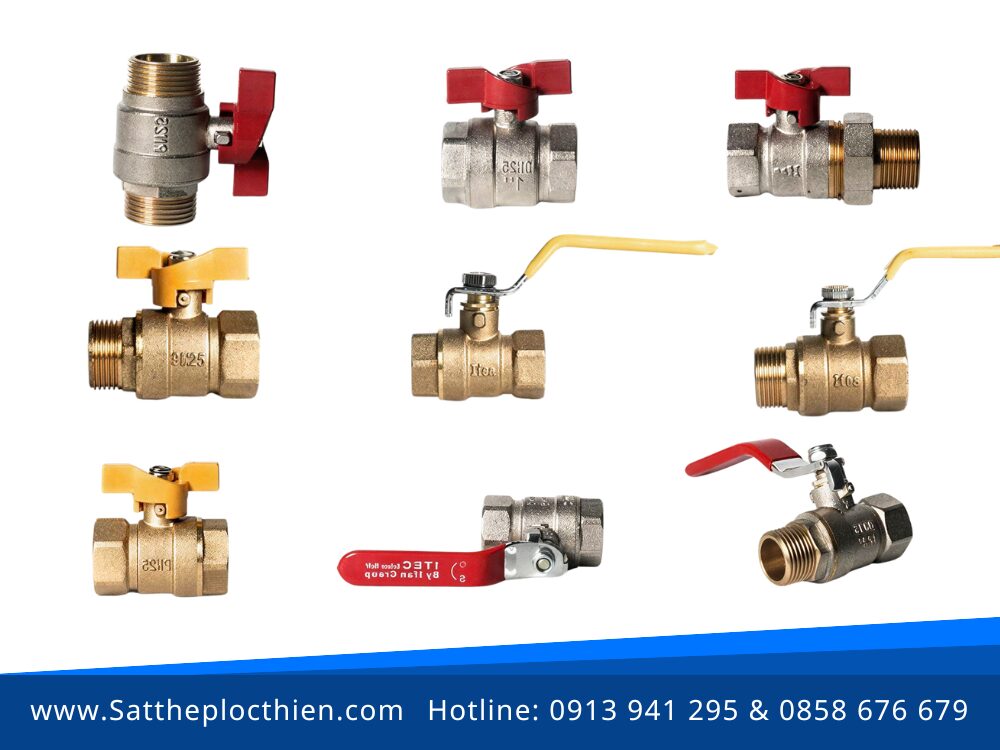

Van bi đồng

Thân van được chế tạo từ đồng thau hoặc đồng đỏ, có khả năng chống bám bẩn, chống oxy hóa và chịu áp lực tốt. Van bi đồng thường có kích thước nhỏ, chủ yếu là kiểu kết nối ren, và hoạt động hiệu quả trong điều kiện nhiệt độ vừa phải. Sản phẩm được sử dụng rộng rãi trong hệ thống nước sinh hoạt, khí nén và các ứng dụng dân dụng.

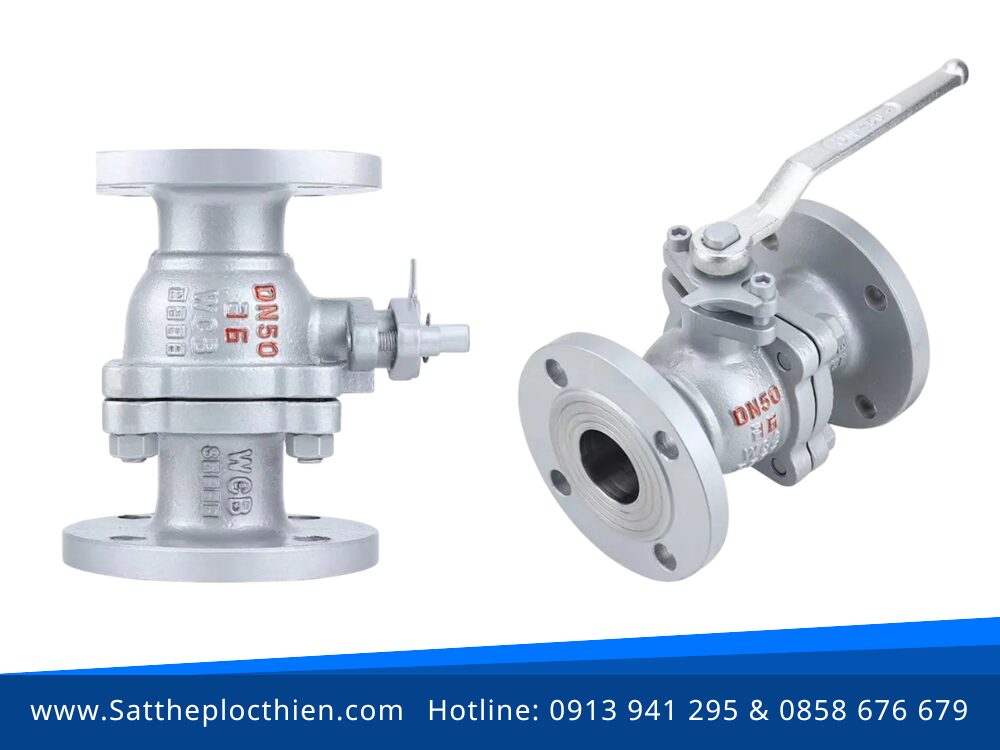

Van bi thép

Đây là loại van có thân làm từ thép đúc hoặc thép rèn, mang lại độ bền cơ học rất cao, khả năng chịu áp suất và nhiệt độ lớn. Van bi thép thường được ứng dụng trong các ngành công nghiệp nặng, dầu khí, lò hơi và hệ thống hơi nóng, nơi yêu cầu khả năng làm việc trong điều kiện khắc nghiệt.

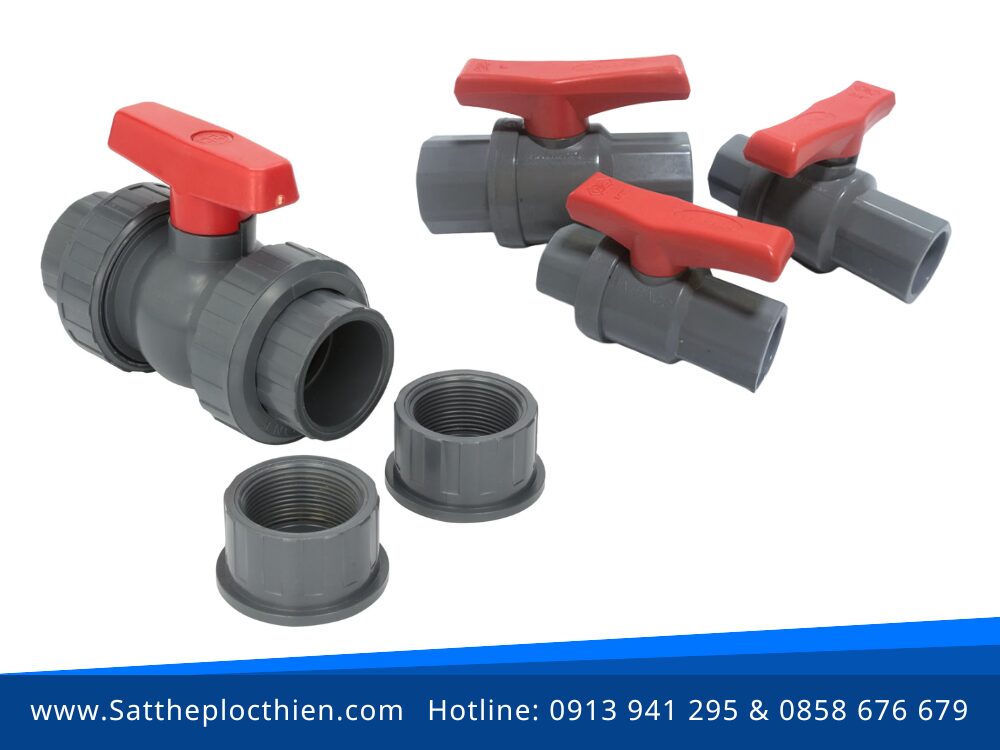

Van bi nhựa

Van có thân được sản xuất từ các loại nhựa kỹ thuật như PVC, uPVC, CPVC hoặc PP. Với ưu điểm trọng lượng nhẹ, chống ăn mòn hóa chất, axit và kiềm tốt, van bi nhựa là lựa chọn lý tưởng cho hệ thống xử lý nước thải, bể bơi và các ứng dụng hóa chất nồng độ cao. Tuy nhiên, loại van này không phù hợp với môi trường có nhiệt độ và áp suất quá cao.

Theo phương thức điều khiển

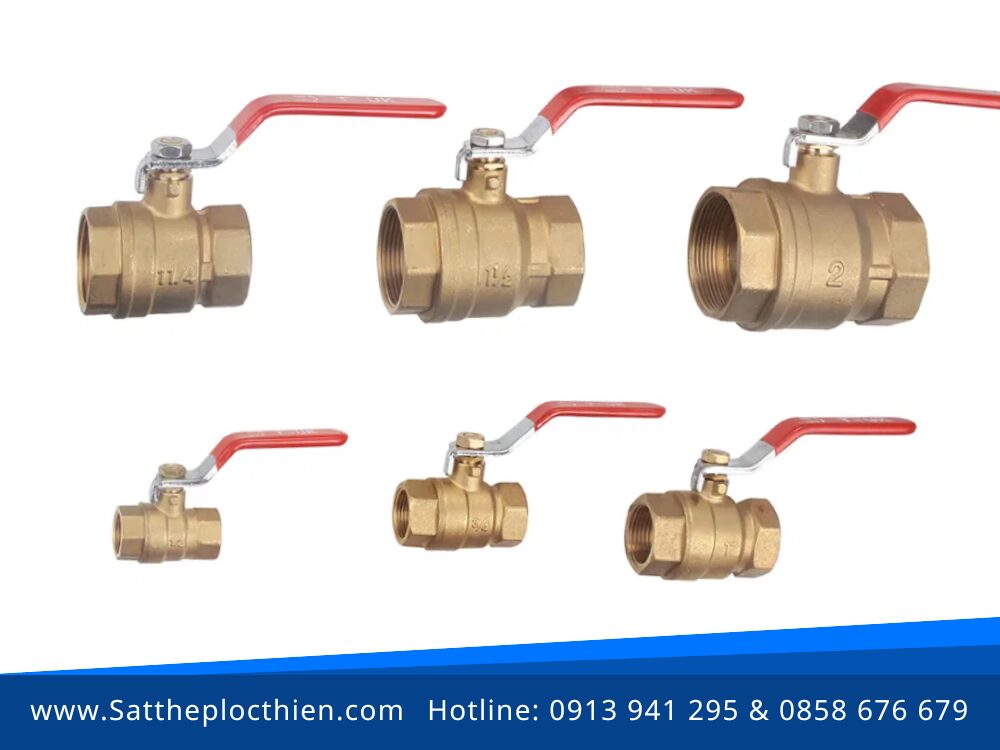

Van bi tay gạt

Là loại van bi cơ thông dụng nhất, được vận hành thủ công bằng cách sử dụng một tay gạt gắn trên trục van để xoay viên bi 90 độ. Thiết kế đơn giản, đóng/mở nhanh và thường được sử dụng cho các đường ống kích thước đường ống vừa và nhỏ.

Van bi tay quay

Là dạng van bi tay gạt nhưng được tích hợp thêm một hộp số (bộ giảm tốc) và vô lăng để quay, giúp giảm lực vận hành, phù hợp với các van bi kích cỡ lớn (DN50 trở lên), cần lực quay nặng, giúp người vận hành dễ dàng đóng mở hơn so với tay gạt thông thường.

Van bi điều khiển khí nén

Là loại van bi cơ được tích hợp bộ truyền động khí nén gắn trực tiếp trên thân van. Thiết bị cho phép tự động hóa hoàn toàn quá trình vận hành, sử dụng áp lực khí nén từ 2 – 8 bar. Với tốc độ vận hành nhanh (1–2 giây), sản phẩm được sử dụng phổ biến trong các hệ thống tự động hóa và môi trường công nghiệp nguy hiểm.

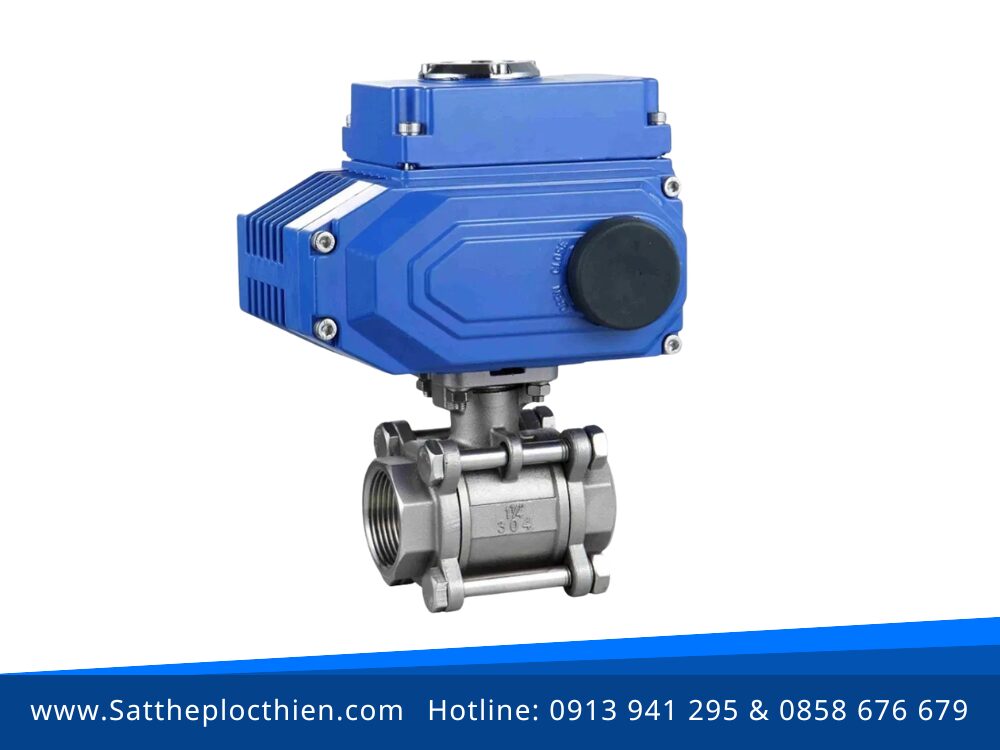

Van bi điều khiển điện

là loại van bi cơ được kết hợp với bộ truyền động bằng mô tơ điện, cho phép quá trình đóng/mở diễn ra hoàn toàn tự động. Van hoạt động bằng các nguồn điện thông dụng như 24V, 110V, 220V hoặc 380V. Dù tốc độ vận hành chậm hơn so với khí nén, sản phẩm lại dễ lắp đặt ở những nơi không có hệ thống khí nén và dễ dàng tích hợp với các hệ thống điều khiển trung tâm như PLC hoặc SCADA.

Ưu điểm van bi

Van bi được đánh giá cao nhờ khả năng đóng/mở nhanh và độ kín vượt trội, phù hợp với nhiều hệ thống từ dân dụng đến công nghiệp:

Thiết kế bi xoay 90° giúp đóng/mở nhanh, thao tác đơn giản và tiết kiệm thời gian vận hành.
Độ kín cao, hạn chế rò rỉ gần như tuyệt đối, đảm bảo an toàn cho hệ thống đường ống.
Cấu tạo đơn giản, ít chi tiết chuyển động nên độ bền cao, ít hư hỏng và chi phí bảo trì thấp.
Có thể hoạt động tốt trong môi trường áp suất và nhiệt độ cao, phù hợp nhiều điều kiện làm việc khác nhau.
Dễ dàng lắp đặt với nhiều kiểu kết nối như ren, mặt bích hoặc hàn, linh hoạt cho từng hệ thống.
Có thể tích hợp bộ điều khiển điện hoặc khí nén để tự động hóa, thuận tiện cho vận hành từ xa.

Ứng dụng của van bi

Van bi được sử dụng rộng rãi trong nhiều lĩnh vực nhờ tính linh hoạt và độ bền cao:

Hệ thống cấp thoát nước: Sử dụng trong đường ống cấp nước sinh hoạt, nước sạch, nước thải và các hệ thống xử lý nước tại dân dụng và công nghiệp.
Hệ thống khí nén, hơi và HVAC: Dùng để đóng/mở nhanh dòng khí nén, hơi nóng, nước lạnh trong các hệ thống điều hòa, thông gió và làm mát.
Hệ thống dầu, gas và nhiên liệu: Ứng dụng trong các đường ống dẫn dầu, khí gas, xăng và nhiều loại chất lỏng công nghiệp khác.
Hệ thống PCCC: Lắp đặt trong các tuyến ống chữa cháy, trạm bơm và hệ thống cấp nước cứu hỏa nhờ khả năng vận hành nhanh, kín và ổn định.
Hệ thống máy móc, thủy lực: Điều khiển lưu chất trong các thiết bị cơ khí, dây chuyền sản xuất và hệ thống truyền động công nghiệp.
Hệ thống hóa chất, thực phẩm: Phù hợp cho các nhà máy chế biến thực phẩm, đồ uống, dược phẩm và hóa chất nhờ khả năng làm kín tốt, chống ăn mòn cao.

Lưu ý cần biết khi mua van bi chính hãng

Chọn thương hiệu và vật liệu phù hợp: Nên ưu tiên các thương hiệu uy tín, có nguồn gốc rõ ràng. Tùy môi trường sử dụng mà lựa chọn vật liệu như inox, đồng, thép hoặc nhựa để đảm bảo độ bền, chống ăn mòn và an toàn khi vận hành.
Lựa chọn kích thước và áp lực làm việc: Việc chọn đúng kích thước, tiêu chuẩn kết nối (ren, mặt bích) và áp suất làm việc là rất quan trọng. Điều này giúp hệ thống hoạt động ổn định, tránh rò rỉ hoặc hư hỏng trong quá trình sử dụng.
Chọn đơn vị cung cấp đáng tin cậy: Hãy mua van tại các đại lý hoặc nhà phân phối uy tín, có thông tin rõ ràng, chính sách minh bạch và hỗ trợ kỹ thuật đầy đủ. Tránh các sản phẩm không rõ nguồn gốc, giá quá rẻ so với thị trường.
Kiểm tra chất lượng sản phẩm: Trước khi mua, cần kiểm tra bề mặt van, độ hoàn thiện, tem nhãn và thông số kỹ thuật. Đảm bảo van không bị lỗi, đóng mở trơn tru và đúng tiêu chuẩn sản xuất.
Ưu tiên dịch vụ hỗ trợ và bảo hành: Nên chọn nhà cung cấp có chính sách giao hàng nhanh, hỗ trợ kỹ thuật và bảo hành rõ ràng để đảm bảo quyền lợi khi sử dụng lâu dài.
Cân nhắc giá thành và nhu cầu sử dụng: Không nên chỉ chọn sản phẩm giá rẻ mà bỏ qua chất lượng. Hãy cân đối giữa chi phí và hiệu quả sử dụng để đảm bảo hệ thống vận hành an toàn và bền bỉ.

Sắt Thép Lộc Thiên: Nhà cung cấp van bi uy tín, chất lượng

Nếu quý khách đang tìm kiếm địa chỉ cung cấp van bi chính hãng với giá hợp lý, Sắt Thép Lộc Thiên là lựa chọn đáng tin cậy. Chúng tôi chuyên phân phối các dòng van bi công nghiệp chất lượng cao, đáp ứng đa dạng nhu cầu sử dụng trong hệ thống cấp thoát nước, công nghiệp và PCCC.

Lợi ích khi lựa chọn van bi tại Sắt Thép Lộc Thiên:

Sản phẩm đảm bảo chất lượng: Van công nghiệp được sản xuất theo tiêu chuẩn kỹ thuật, độ kín cao, vận hành ổn định và tuổi thọ lâu dài trong nhiều môi trường khác nhau.
Đa dạng chủng loại, kích thước: Cung cấp đầy đủ van bi inox, đồng, thép, nhựa với nhiều kích cỡ, kiểu kết nối (ren, mặt bích) phù hợp mọi hệ thống.
Tư vấn kỹ thuật tận tâm: Đội ngũ nhân viên giàu kinh nghiệm hỗ trợ khách hàng lựa chọn đúng loại van phù hợp với nhu cầu và điều kiện sử dụng.
Đầy đủ chứng từ, nguồn gốc rõ ràng: Sản phẩm có CO, CQ đầy đủ, đảm bảo xuất xứ và tiêu chuẩn chất lượng khi đưa vào công trình.
Giá thành cạnh tranh: Luôn cập nhật mức giá tốt, giúp khách hàng tối ưu chi phí mà vẫn đảm bảo chất lượng sản phẩm.
Chính sách ưu đãi linh hoạt: Hỗ trợ chiết khấu tốt cho đơn hàng lớn, khách hàng lâu năm và các dự án công trình.
Giao hàng nhanh, đúng tiến độ: Hệ thống kho hàng sẵn có, đáp ứng giao hàng nhanh trên toàn quốc, hỗ trợ tận nơi theo yêu cầu.

Hy vọng rằng bài viết trên đã giúp quý khách hàng có cái nhìn rõ ràng hơn về van bi, từ khái niệm, cấu tạo, nguyên lý hoạt động cho đến cách phân loại và ứng dụng thực tế. Qua đó, bạn có thể dễ dàng lựa chọn được loại van phù hợp với nhu cầu sử dụng, đảm bảo hiệu quả vận hành và độ bền lâu dài cho hệ thống. Nếu cần tư vấn chi tiết hoặc báo giá, Sắt Thép Lộc Thiên luôn sẵn sàng hỗ trợ nhanh chóng và chính xác.
