Nếu bạn đang tìm thiết bị lọc rác, cặn bẩn hiệu quả để bảo vệ hệ thống đường ống, van y lọc là lựa chọn không thể thiếu. Với cấu tạo đơn giản, khả năng lọc ổn định và ứng dụng rộng rãi trong nhiều hệ thống công nghiệp, dân dụng, dòng thiết bị này ngày càng được sử dụng phổ biến. Trong bài viết dưới đây, Sắt Thép Lộc Thiên sẽ giúp bạn hiểu rõ từ cấu tạo, nguyên lý hoạt động đến cách lựa chọn van y lọc phù hợp với nhu cầu thực tế.

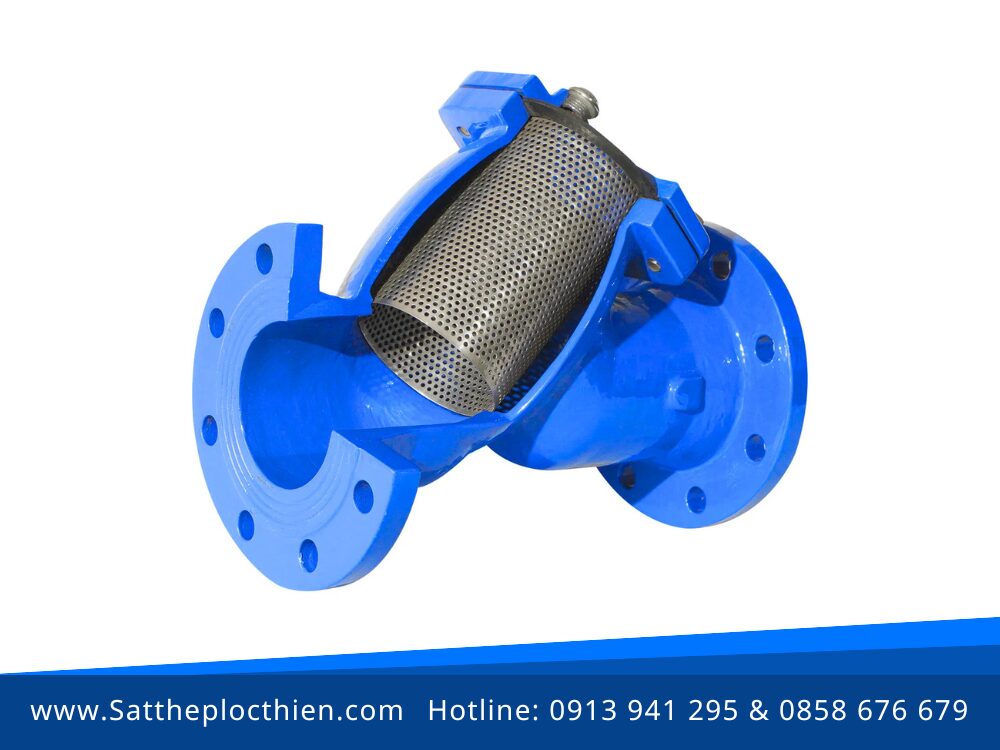

Van y lọc là gì?
Van y lọc (còn gọi là van lọc chữ Y hay y lọc rác), tên tiếng Anh là Y-Strainer, là thiết bị cơ học có dạng chữ Y, được lắp trên đường ống nhằm lọc và giữ lại các tạp chất rắn như cát, rỉ sét, cặn bẩn trong dòng lưu chất.
Thiết bị này giúp bảo vệ van, máy bơm, đồng hồ đo và các thiết bị trong hệ thống khỏi tắc nghẽn, mài mòn hoặc hư hỏng, góp phần duy trì vận hành ổn định và bền bỉ. Van y lọc được ứng dụng rộng rãi trong các hệ thống công nghiệp và dân dụng như cấp nước, hơi nóng, khí nén, PCCC và xử lý nước.

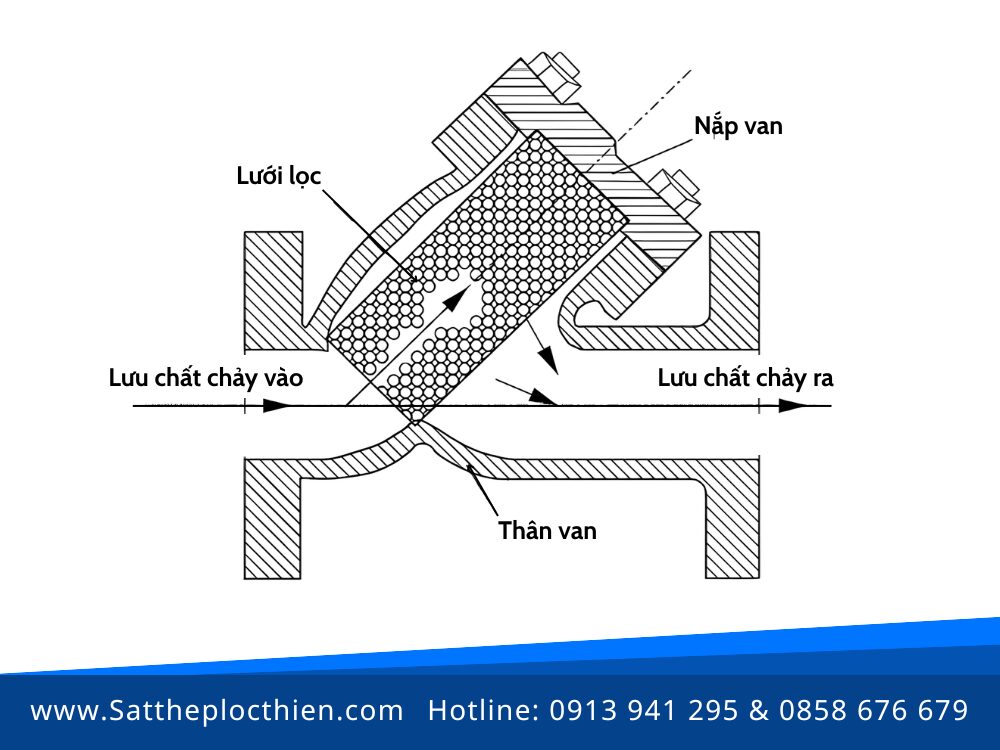

Cấu tạo của van y lọc (Y-Strainer)
Van Y lọc được cấu thành từ các bộ phận chính sau:
- Thân van: Có hình dáng chữ “Y”, thường được đúc từ gang, thép, inox hoặc đồng. Thân van được thiết kế để chịu được áp suất của hệ thống và bảo vệ các bộ phận bên trong.
- Lưới lọc: Là bộ phận quan trọng nhất, nằm trong nhánh chéo của chữ Y. Lưới thường làm bằng thép không gỉ (inox), có các lỗ nhỏ để giữ lại rác, cặn bẩn và cho phép lưu chất đi qua.
- Nắp van: Là bộ phận đậy kín phần nhánh chứa lưới lọc. Nắp được kết nối với thân bằng bu-lông hoặc ren, giúp người dùng dễ dàng tháo rời để vệ sinh hoặc thay thế lưới lọc.
- Gioăng làm kín: Được đặt giữa thân van và nắp van, thường làm bằng vật liệu như EPDM, PTFE hoặc cao su chịu nhiệt, nhằm đảm bảo hệ thống không bị rò rỉ lưu chất ra ngoài.
Nguyên lý hoạt động của van y lọc
Van y lọc hoạt động theo nguyên lý lọc cơ học đơn giản, bên trong thân van có lưới lọc đặt nghiêng (thường khoảng 45 độ) để giữ lại tạp chất trong dòng lưu chất.
Khi lưu chất đi vào van, dòng chảy được dẫn hướng qua khoang chứa lưới lọc, các cặn bẩn và rác thải sẽ bị giữ lại trong bầu lọc, còn lưu chất sạch tiếp tục đi qua mắt lưới để chảy ra ngoài hệ thống. Khi cặn tích tụ nhiều, người vận hành có thể tháo nắp hoặc mở nút xả để vệ sinh lưới lọc, giúp duy trì hiệu quả lọc và vận hành ổn định.
Các loại van y lọc phổ biến trên thị trường
Van y lọc có nhiều chủng loại khác nhau, được phân loại theo vật liệu và kiểu kết nối để phù hợp từng hệ thống sử dụng. Dưới đây, Sắt Thép Lộc Thiên giới thiệu các dòng van y lọc phổ biến hiện nay.
Phân loại theo chất liệu thân van

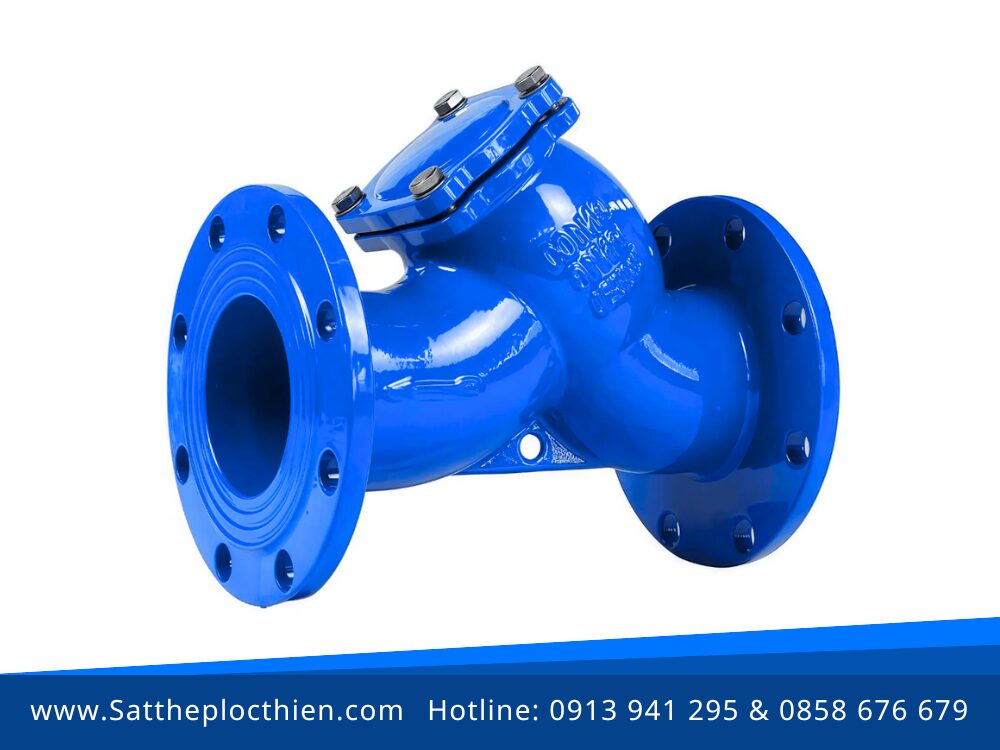

Van Y lọc gang
Là dòng van có thân được đúc từ gang xám hoặc gang dẻo, có giá thành hợp lý và được sử dụng phổ biến trên thị trường. Loại van này có khả năng chịu áp khá tốt, phù hợp cho các hệ thống thông dụng, tuy nhiên có thể bị oxy hóa hoặc gỉ sét theo thời gian nếu làm việc trong môi trường khắc nghiệt. Thường được ứng dụng trong hệ thống cấp thoát nước, PCCC và HVAC tại tòa nhà, nhà máy.

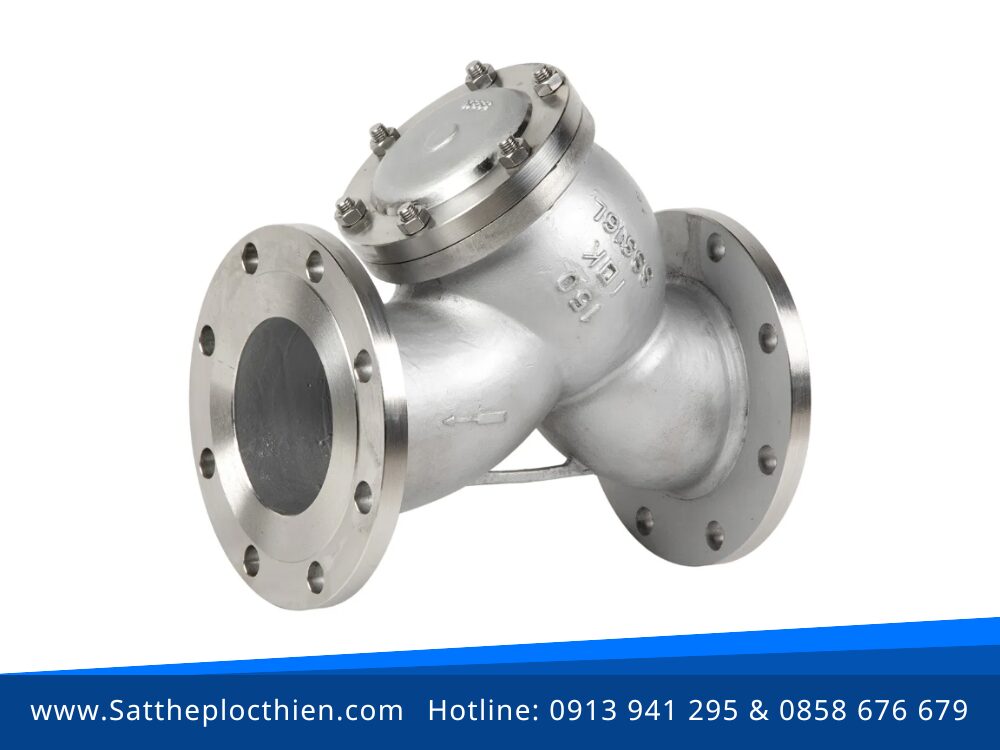

Van Y lọc inox
Là loại y lọc có thân và lưới lọc được chế tạo từ inox 304 hoặc inox 316, nổi bật với khả năng chống ăn mòn cao, chịu nhiệt và áp suất tốt. Bề mặt nhẵn, dễ vệ sinh, đáp ứng yêu cầu vệ sinh cao nên rất phù hợp cho môi trường hóa chất, thực phẩm, dược phẩm, bia rượu, nước sạch và các lưu chất có tính ăn mòn.
Van Y lọc đồng
Là loại van y lọc được đúc từ đồng thau hoặc đồng đỏ, có thiết kế gọn, độ bền tốt và khả năng chống gỉ hiệu quả trong môi trường nước, khí thông thường. Van thường được sử dụng cho đường ống kích thước nhỏ, hệ thống nước sinh hoạt, khí nén hoặc hơi áp suất thấp.
Van Y lọc nhựa
Là loại van có thân làm từ PVC, UPVC, CPVC hoặc PPR, trọng lượng nhẹ, kháng hóa chất tốt và không bị ăn mòn. Tuy khả năng chịu nhiệt và áp suất thấp hơn kim loại, nhưng đây là lựa chọn phù hợp cho hệ thống xử lý hóa chất, hồ bơi, nuôi trồng thủy sản, lọc nước RO và nước biển.
Van Y lọc thép
Là dòng van được chế tạo từ thép đúc, chuyên dùng cho điều kiện làm việc khắc nghiệt với áp suất và nhiệt độ cao. Van có khả năng chịu áp lớn như PN25, PN40, PN64…, thường được sử dụng trong hệ thống hơi nóng, dầu khí, nhiệt điện và các nhà máy công nghiệp nặng.
Phân loại theo kết nối đường ống
Van Y lọc lắp ren
Là dòng van y lọc có hai đầu được tiện ren trong theo các tiêu chuẩn như NPT hoặc BSPT để kết nối trực tiếp với đường ống. Van có thiết kế nhỏ gọn, lắp đặt nhanh chóng, dễ tháo rời để vệ sinh lưới lọc và tiết kiệm không gian lắp đặt. Với giá thành hợp lý và khả năng vận hành ổn định, dòng van này thường được sử dụng cho các đường ống kích thước nhỏ trong hệ thống nước, khí nén và công nghiệp nhẹ.
Van Y lọc lắp bích
Là loại y lọc có hai đầu kết nối mặt bích, liên kết với đường ống bằng bu lông và gioăng làm kín, tuân theo các tiêu chuẩn như JIS, ANSI, DIN hoặc BS. Kiểu kết nối này cho độ kín khít cao, chịu rung lắc tốt và làm việc ổn định trong điều kiện áp suất lớn. Với kết cấu chắc chắn, bền bỉ, van y lọc lắp bích thường được sử dụng cho các đường ống từ DN50 trở lên và các hệ thống công nghiệp yêu cầu độ tin cậy cao.
Ưu điểm và nhược điểm của van y lọc
Là thiết bị bảo vệ quan trọng trên đường ống, van y lọc cũng có những ưu điểm và hạn chế riêng mà người dùng cần cân nhắc khi lựa chọn:
Ưu điểm:
- Bảo vệ thiết bị hiệu quả: Giữ lại cặn bẩn, rác thải và tạp chất, giúp bảo vệ bơm, van điều khiển, đồng hồ đo và các thiết bị phía sau.
- Giảm tắc nghẽn hệ thống: Hạn chế cặn bám đi vào đường ống, giúp hệ thống vận hành ổn định và kéo dài tuổi thọ thiết bị.
- Đa dạng vật liệu, chủng loại: Có nhiều lựa chọn như gang, inox, đồng, nhựa… phù hợp từ nước sạch đến hóa chất, hơi nóng.
- Dễ tháo lắp, vệ sinh: Cấu tạo đơn giản, thuận tiện bảo trì và làm sạch lưới lọc định kỳ.
Nhược điểm:
- Cần vệ sinh định kỳ: Nếu không làm sạch lưới lọc thường xuyên, cặn bẩn tích tụ có thể làm giảm lưu lượng hoặc tăng tổn thất áp.
- Không lọc được tạp chất quá mịn: Van y lọc chủ yếu giữ cặn thô, không thay thế được các hệ thống lọc tinh chuyên dụng.
Ứng dụng thực tế của van y lọc
Van y lọc được ứng dụng rộng rãi trong các hệ thống có lưu chất cần loại bỏ cặn bẩn và bảo vệ thiết bị:
- Hệ thống cấp nước: Lắp trước bơm, đồng hồ nước, van điều khiển để ngăn cặn rác đi vào thiết bị.
- Hệ thống PCCC và HVAC: Giữ sạch lưu chất tuần hoàn, bảo vệ bơm, chiller và thiết bị điều khiển.
- Hệ thống lò hơi, hơi nóng: Lọc cặn trong đường ống, bảo vệ van hơi, bẫy hơi và thiết bị nhiệt.
- Hệ thống xử lý nước, hóa chất: Ứng dụng để lọc tạp chất trong nước thải, hóa chất hoặc các dây chuyền công nghiệp yêu cầu lưu chất sạch.
Lưu ý khi lắp đặt và bảo trì van y lọc
Để van y lọc hoạt động hiệu quả, duy trì khả năng lọc và kéo dài tuổi thọ thiết bị, cần lưu ý đúng kỹ thuật trong quá trình lắp đặt và bảo trì:
Lưu ý khi lắp đặt
- Lắp đúng chiều dòng chảy: Cần lắp theo mũi tên chỉ hướng trên thân van để lưu chất đi đúng chiều thiết kế.
- Đặt bầu lọc đúng vị trí: Với đường ống ngang, bầu lọc nên hướng xuống dưới để giữ cặn hiệu quả; với đường ống đứng cần lắp đúng theo khuyến nghị của nhà sản xuất.
- Chọn vị trí dễ bảo trì: Nên lắp ở vị trí thuận tiện tháo nắp, vệ sinh lưới lọc hoặc xả cặn định kỳ.
- Làm sạch đường ống trước khi lắp: Loại bỏ sỉ hàn, cát đá hoặc dị vật để tránh làm hỏng lưới lọc ngay khi vận hành.
Bảo trì định kỳ
- Vệ sinh lưới lọc thường xuyên: Kiểm tra và làm sạch cặn bám định kỳ để tránh giảm lưu lượng hoặc tăng tổn thất áp.
- Kiểm tra độ kín: Theo dõi gioăng, nắp van và các vị trí kết nối để kịp thời xử lý rò rỉ.
- Kiểm tra lưới lọc: Nếu lưới bị rách, biến dạng hoặc ăn mòn cần thay thế để đảm bảo hiệu quả lọc.
- Xả cặn định kỳ (nếu có): Với dòng có nút xả đáy, nên xả cặn thường xuyên để giảm thời gian tháo vệ sinh.
Hy vọng bài viết đã giúp quý khách hiểu rõ hơn về van y lọc, từ cấu tạo, nguyên lý hoạt động đến các loại phổ biến, ứng dụng thực tế cũng như cách lựa chọn và lắp đặt phù hợp. Việc lựa chọn đúng loại van y lọc không chỉ giúp nâng cao hiệu quả lọc mà còn góp phần bảo vệ thiết bị, duy trì hệ thống vận hành ổn định và bền bỉ theo thời gian.
Nếu quý khách cần tư vấn kỹ thuật hoặc lựa chọn sản phẩm phù hợp cho từng hệ thống cụ thể, đừng ngần ngại liên hệ với Sắt Thép Lộc Thiên để được hỗ trợ nhanh chóng và chính xác nhất.
